德州仪器LM5050-1二极管控制器的概述、特点及引脚图资料

2024/3/6 13:15:58
浏览次数: 26

LM5050-1/-Q1 高侧 OR-ing FET 控制器与外部 MOSFET 配合工作，当与电源串联时则用作理想的二极管整流器。此 ORing 控制器可使 MOSFET 替换电源分配网络中的二极管整流器，从而降低功率损耗和压降。LM5050-1/-Q1 控制器为外部 N 沟道 MOSFET 和快速响应比较器提供电荷泵栅极驱动，以在电流反向流动时关断 FET。LM5050-1/-Q1 可连接 5V 至 75V 的电源，可承受高达 100V 的瞬态电压。

特点

• 宽工作输入电压范围 VIN：1V 至 75V（VIN BIAS）

• 100V 瞬态电压

• 适用于外部 N 沟道 MOSFET 的电荷泵栅极驱动器

• 针对电流反向 50ns 快速响应

• 2A 峰值栅极关断电流

• 超小 VDS 关断电压，可缩短关断时间

• 封装：SOT-6（薄型 SOT-23-6）

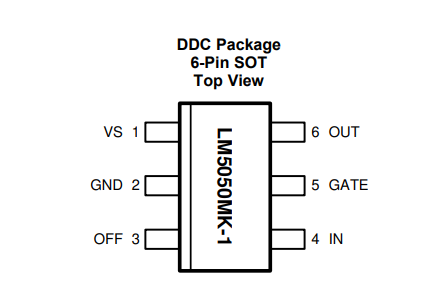

引脚图

德州仪器LM5050-1二极管控制器的概述、特点及引脚图资料
