德州仪器LM75B通用温度传感器的概述、特点及引脚图

2024/3/6 13:20:25
浏览次数: 5

LM75B和LM75C是工业标准数字温度传感器，具有集成的Sigma-Delta模数转换器和I2C接口。LM75提供9位数字温度读数，精度为±2°C（-25°C至100°C）和±3°C（-55°C至125°C）。通信是通过工作频率高达400kHz的2线接口实现的。LM75有三个地址引脚，允许多达八个LM75设备在同一条2线总线上运行。LM75具有专用的超温输出（O.S.），具有可编程的极限和滞后。该输出具有可编程容错功能，允许用户定义在激活O.S.之前必须发生的连续错误条件的数量。宽的温度和供电范围以及I2C接口使LM75成为许多应用的理想选择，包括基站、电子测试设备、办公电子设备、个人电脑以及任何其他热管理对性能至关重要的系统。LM75B和LM75C在SOIC封装或VSSOP封装中可用。

特点

•无需外部组件

•关闭模式以最大限度地减少功耗

•单个总线最多可连接八个LM75

•通电默认值允许作为恒温器独立运行

•UL认可组件（LM75B和LM75C）

•关键规范：

•电源电压

•LM75B、LM75C:3 V至5.5 V

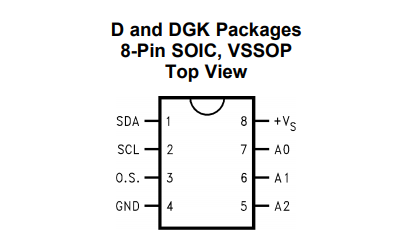

引脚图
