AD7768/AD7768-4分别为每通道集成Σ-Δ型调制器和数字滤波器的8通道和4通道、同步采样Σ-Δ型模数转换器(ADC)，支持交流和直流信号的同步采样。在110.8 kHz最大输入带宽下实现108 dB动态范围，具备±2 ppm积分非线性(INL)、±50 μV失调误差和±30 ppm增益误差的典型性能。
用户可在输入带宽、输出数据速率和功耗之间进行权衡，并选择三种功耗模式之一以优化噪声目标和功耗。AD7768/AD7768-4的灵活性使其成为适合低功耗直流和高性能交流测量模块的可重复使用平台。其有三种工作模式：快速模式（最大256 kSPS、110.8 kHz输入带宽、每通道51.5 mW）、中速模式（最大128 kSPS、55.4 kHz输入带宽、每通道27.5 mW）和低功率模式（最大32 kSPS、13.8 kHz输入带宽、每通道9.375 mW）。
每个ADC通道的嵌入式模拟功能可简化设计，如模拟输入上的预充电缓冲器可减小模拟输入电流，每通道的预充电基准电压缓冲器可减小基准电压输入端的输入电流和毛刺。器件采用5 V AVDD1A和AVDD1B电源、2.25 V至5.0 V AVDD2A和AVDD2B电源以及2.5 V至3.3 V或1.8 V IOVDD电源供电。该器件需要一个外部基准电压源；绝对输入基准电压范围为1 V至AVDD1 − AVSS。
特点
• 输入带宽范围：直流至110.8 kHz
• 可编程输入带宽/采样速率
• 数据接口支持CRC错误检查
• 菊花链连接
• 线性相位数字滤波器• 低延迟sinc5滤波器
• 宽带砖墙滤波器：±0.005 dB纹波（至102.4 kHz）

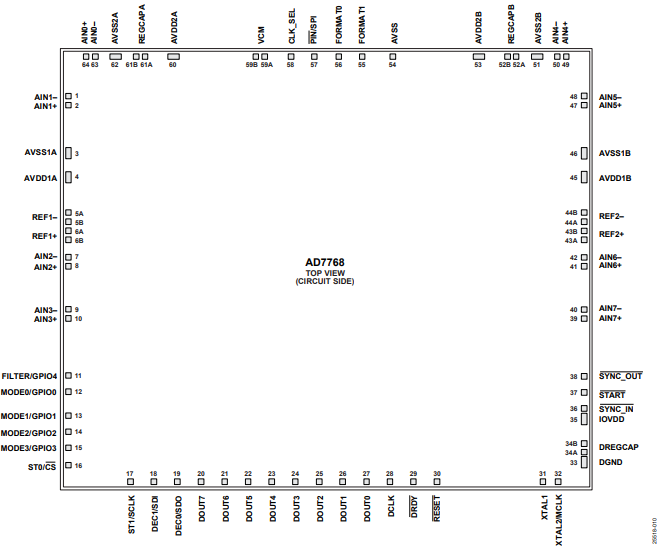

引脚图
