AD9850是一款高度集成的器件，采用DDS技术，内置一个高速、高性能数模转换器和比较器，共同构成完整的数字可编程频率合成器和时钟发生器。以精密时钟源作为基准时，AD9850能产生频谱纯净的频率/相位可编程、模拟输出正弦波。该正弦波可以直接用作频率源，或转换为适合捷变时钟发生器应用的方波。
AD9850的创新型高速DDS内核提供一个32位频率调谐字；对于125 MHz基准时钟输入，输出调谐分辨率可以达到0.0291 Hz。AD9850的电路架构允许产生最高达到基准时钟频率一半（或62.5 MHz）的输出频率，而且输出频率能以最高每秒2300万新频率的速率发生数字式改变（异步）。该器件还提供五位数字控制相位调制，使其输出能够以180°、90°、45°、22.5°、11.25°及其任意组合的增量发生相移。 AD9850采用节省空间的28引脚SSOP表面贴装封装，工作温度范围为–40°C至+85°C扩展工业温度范围。
特点
• 125 MHz时钟速率
• 片内高性能DAC和高速比较器
• DAC SFDR > 50 dB (40 MHz AOUT)
• 32位频率调谐字
• 简化的控制接口：并行字节或串行加载格式
• 相位调制能力
• 3.3 V或5 V单电源供电
• 低功耗：380 mW（125 MHz，5 V）
155 mW（100 MHz，3.3 V）
• 省电功能
• 超小型28引脚SSOP封装

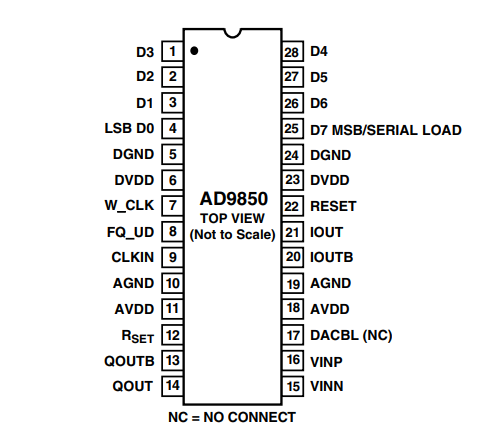

引脚图
