ADI亚德诺AD8232模块的概述、特点及引脚图资料

2024/3/6 13:45:00
浏览次数: 7

AD8232是一款用于ECG及其他生物电测量应用的集成信号调理模块。 该器件设计用于在具有运动或远程电极放置产生的噪声的情况下提取、放大及过滤微弱的生物电信号。 该设计使得超低功耗模数转换器(ADC)或嵌入式微控制器能够轻松地采集输出信号。采用双极点高通滤波器来消除运动伪像和电极半电池电位。 该滤波器与仪表放大器结构紧密耦合，可实现单级高增益及高通滤波，从而节约了空间和成本。

AD8232采用一个无使用约束运算放大器来创建一个三极点低通滤波器，消除了额外的噪声。 用户可以通过选择滤波器的截止频率来满足不同类型应用的需要。为了提高系统线路频率和其他不良干扰的共模抑制性能，AD8232内置一个放大器，用于右侧驱动(RLD)等受驱导联应用。

AD8232采用4 mm × 4 mm、20引脚LFCSP封装。 保证性能的额定温度范围为0 ℃至70 ℃，工作温度范围为-40 ℃至+85 ℃。

特点

 全集成式单导联ECG前端

• 低供电电流：170 μA（典型值）

• 共模抑制比：80 dB（DC至60 Hz）

• 两个或三个电极配置

• 高信号增益(G = 100)，带DC阻塞能力

• 2极点可调高通滤波器

• 接受高达±300 mV的半电池电位

• 快速恢复功能减少了滤波器的建立时间

• 无使用约束运算放大器

• 3极点可调低通滤波器，带可调增益

• 导联脱落检测：交流或直流选择

• 集成右腿驱动(RLD)放大器

• 单电源供电：2.0 V至3.5 V

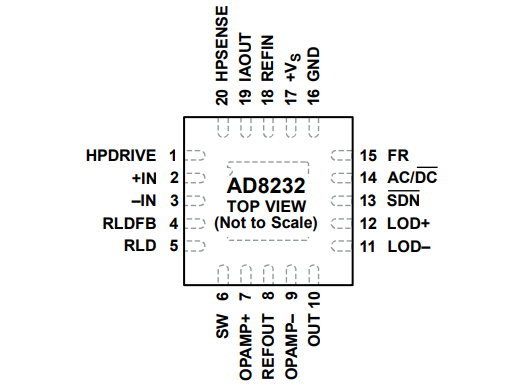

引脚图

ADI亚德诺AD8232模块的概述、特点及引脚图资料
