AD9208是一款双通道、14位、3GSPS模数转换器(ADC)。该器件具有片内缓冲器和采样保持电路，确保实现较低的功耗、较小的封装尺寸和出色的易用性。该产品经过专门设计，支持那些可对高达5GHz带宽的模拟信号进行直接采样的通信应用场合。ADC输入的−3dB带宽为9GHz。AD9208经过了全面优化，采用小巧紧凑的封装，可以提供宽泛的输入带宽、快速的采样速率、卓越的线性度以及较低的功耗。
双通道ADC内核采用具有集成式输出纠错逻辑的多级差分流水线架构。每个ADC都配备了宽泛的带宽输入，支持各种用户可选的输入范围。集成基准电压源简化了设计考虑事项。模拟输入和时钟信号是差分输入。ADC数据输出通过交叉复用器从内部连接到四个数字下变频器(DDC)。每个DDC包括多达五个级联信号处理级：48位变频器（数控振荡器(NCO)），以及多达四个半带抽取滤波器。NCO允许在通用输入/输出(GPIO)引脚上选择预置频段（最多可以选择三个频段）。通过SPI可编程配置文件，可以在多个DDC模式之间选择AD9208的操作。
除了DDC模块外，AD9208还配备了其他多种功能以简化通信接收器中的自动增益控制(AGC)功能。通过使用ADC的寄存器0x0245中的快速检测控制位，可编程阈值检测器可以监测传入信号的功率。如果输入信号电平超过可编程阈值，快速检测指示器会变高。由于此阈值指示器具有较低的延迟，用户可以迅速调低系统增益，从而避免ADC输入处出现超范围状态。除了快速检测输出功能外，AD9208还具有信号监测能力。信号监测模块提供正由ADC数字化的信号的附加信息。
用户可以根据DDC配置和接收逻辑器件的可接受线速，在各种单线、双线、四线和八线配置中配置基于子类1JESD204B的高速串行化输出。此外，还通过SYSREF±和SYNCINB±输入引脚支持多器件同步。
AD9208还提供了灵活的功耗减低选项，可以在必要时大幅度降低功耗。所有这些功能均可通过一个3线串口接口(SPI)进行编程。
AD9208提供不含铅的196球状引脚BGA封装，可以在−40°C至+85°C的环境温度范围内工作。
特点
•集成式输入缓冲器
•噪声密度=−152dBFS/Hz
•0.975V、1.9V和2.5V直流电源供电
•9GHz模拟输入全功率带宽(−3dB)
•用于高效AGC实施的幅度检测位
•每个通道具有2个集成式宽带数字处理器
•48位NCO
•4个级联半带滤波器

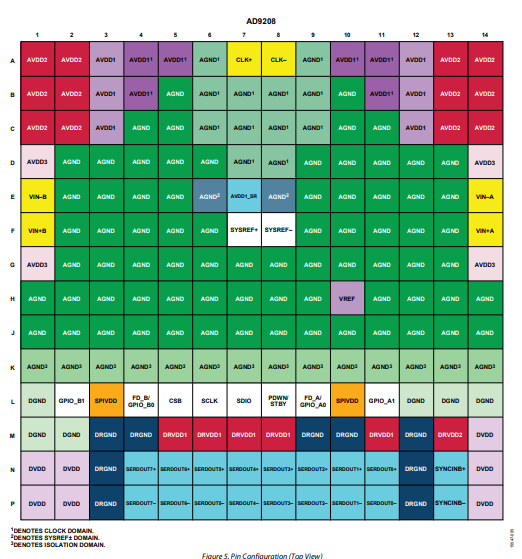

引脚图
