亚德诺AD797超低噪声运算放大器的概述、特点及引脚图

2024/3/6 15:24:36
浏览次数: 6

AD797是一款极低噪声、低失真运算放大器，非常适合用作前置放大器。它在音频带宽上具有低噪声(0.9nV(root)Hz)和低总谐波失真(-120dB)特性，能够达到麦克风和调音台中对前置放大器的较宽动态范围要求。此外还具有出色的压摆率(20V/µs)和增益带宽(110MHz)，因而非常适合低频超声应用。

AD797也适合要求极宽动态范围的IR和声纳成像应用。低失真和16位建立时间特性，使之非常适合缓冲Σ-Δ型ADC的输入或高分辨率DAC输出，特别是在地震监测和频谱分析仪等关键应用中。输出电流驱动为50mA，额定电源电压范围为±5V至±15V，这些重要特性使该器件也非常适合用作通用放大器。

特点

16-bit建立时间：800ns（10V步进）

增益带宽：110MHz(G=1000)

带宽：8MHz(G=10)

全功率带宽：280kHz(20Vp-p)

压摆率：20V/µs

额定电源电压：±5V和±15V

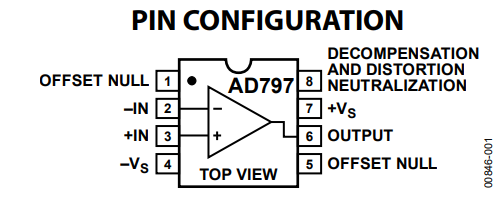

引脚图

亚德诺AD797超低噪声运算放大器的概述、特点及引脚图
