安森美74HC14集成电流IC的概述、特点及引脚图

2024/3/11 16:07:40

浏览次数: 6

74HC14的引脚输出与LS14、LS04和HC04相同。设备输入与标准CMOS输出兼容；具有上拉电阻器，它们与LSTL输出兼容。HC14可用于“调整”缓慢输入的上升和下降时间。由于施密特触发器的磁滞电压，HC14可应用于噪声环境中。

特点

•输出驱动能力：10个LSTL负载

•输出直接与CMOS、NMOS和TTL接口

•工作电压范围：2.0至6.0 V

•低输入电流：1.0 A

•CMOS器件的高抗扰度特性

•符合JEDEC标准7A的要求

•ESD性能：HBM 2000 V；机器型号200 V

•芯片复杂性：60个FET或15个等效栅极

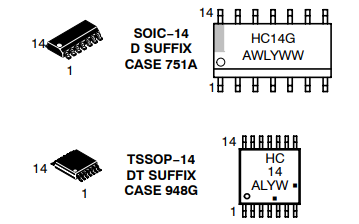

引脚图

安森美74HC14集成电流IC的概述、特点及引脚图
