MAX3485低功率收发器的概述、特点及引脚图

2024/3/11 16:09:06
浏览次数: 5

MAX3485是用于RS-485和RS-422通信的3.3V低功率收发器。每个部件包含一个驱动器和一个接收器。MAX3485的传输速率最高可达10Mbps。驱动器受到短路电流限制，并通过将驱动器输出置于高阻抗状态的热关断电路防止过度功耗。接收器输入具有故障保护功能，如果两个输入都开路，则该功能可保证逻辑高输出。MAX3485设计用于半双工通信。

特点

•可与+5V逻辑互操作

•8ns最大倾斜

•2nA低电流关闭模式

•-7V至+12V共模输入电压范围

•总线上最多允许32个收发器

•提供全双工和半双工版本

•行业标准75176引脚

•用于驱动器过载保护的限流和热关闭

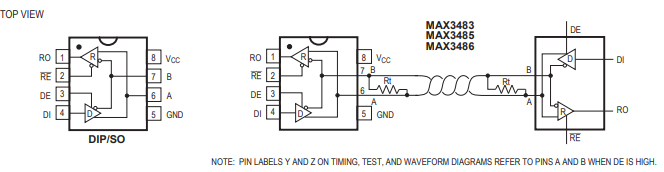

引脚图

MAX3485低功率收发器的概述、特点及引脚图
