亚德诺LT3045-1线性稳压器的概述、特点及引脚图

2024/3/11 16:28:59
浏览次数: 5

LT®3045-1 是一款高性能低压差线性稳压器，其采用 LTC 的超低噪声和超高 PSRR 架构以为对噪声敏感的应用供电。LT3045-1 被设计为后随一个高性能电压缓冲器的高精度电流基准，其可容易地通过并联以进一步降低噪声、增加输出电流和在 PCB 上散播热量。除了 LT3045 的特性集之外，LT3045-1 还内置了一种用于控制一个上游开关转换器的 VIOC 跟踪功能，以在 LT3045-1 的两端保持一个恒定的电压，从而较大限度地减少功率耗散。

该器件可在 260mV 典型压差电压条件下提供 500mA。工作静态电流的标称值为 2.3mA，并在停机模式中减小至 <<1μA。LT3045-1 的宽输出电压范围 (0V 至 15V) 及保持单位增益操作的能力可提供几乎恒定的输出噪声、PSRR、带宽和负载调整率，这与设定的输出电压无关。此外，该稳压器还拥有可编程电流限值、快速启动能力和用于指示输出电压调节的可编程电源良好。

LT3045-1 可在采用一个 10μF (最小值) 陶瓷输出电容器的情况下实现稳定。内置保护功能电路包括反向电池保护、反向电流保护以及具折返的内部电流限制和具迟滞的热限制。LT3045-1 采用耐热性能增强型12引脚 MSOP 封装和 3mm x 3mm DFN 封装。

特点

• 可由单个电阻器设置输出电压

• 可编程电流限值

• 低压差电压：260mV

• 输出电压范围：0V 至 15V

• 可编程电源良好

• 快速启动能力

• 精准的使能 / UVLO

• 可并联多个器件以降低噪声和提供较高的电流

• 具折返的内部电流限制

• 最小输出电容器：10μF (陶瓷)

• 反向电池和反向电流保护

• 12 引脚 MSOP 封装和 3mm x 3mm DFN 封装

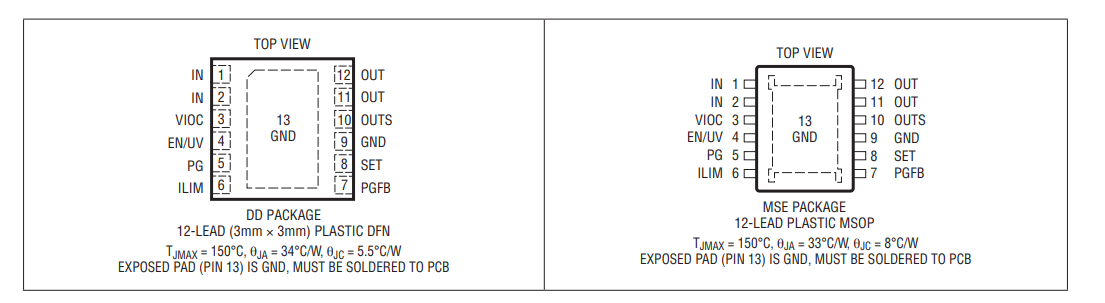

引脚图

亚德诺LT3045-1线性稳压器的概述、特点及引脚图
