ST意法L293D电机驱动芯片的概述、特点及引脚图

2024/3/11 16:40:47
浏览次数: 5

该设备是一个单片集成的高压、大电流四通道驱动器，设计用于接受标准DTL或TTL逻辑电平，并驱动电感负载（如继电器螺线管、直流和步进电机）和开关功率晶体管。为了简化两个桥接器的使用，每对通道都配有启用输入。为逻辑提供了单独的电源输入，允许在较低电压下操作，并包括内部箝位二极管。

该设备适用于频率高达5kHz的开关应用。L293DD组装在一个20引线的表面支架中，该支架有8个连接在一起的中心引脚，用于散热。

特点

每通道600mA输出电流容量

每个通道1.2A峰值输出电流（非重复）

启用设施

超温保护

逻辑“0”输入电压高达1.5伏（高抗噪性）

内部箝位二极管

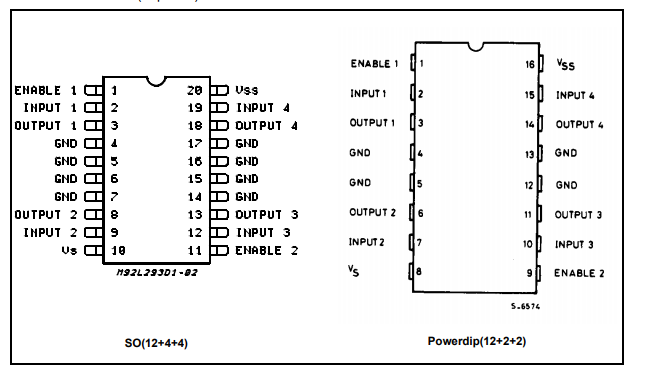

引脚图

ST意法L293D电机驱动芯片的概述、特点及引脚图
