AD9656模数转换器(ADC)的概述、特点及引脚图资料

2024/3/13 11:02:06
浏览次数: 6

AD9656是一款4通道、16位、125 MSPS模数转换器(ADC)，内置片内采样保持电路，专门针对低成本、低功耗、小尺寸和易用性而设计。并且采用符合RoHS标准的56引脚LFCSP封装。该产品的转换速率最高可达125 MSPS，具有杰出的动态性能与低功耗特性，适合比较重视小封装尺寸的应用。 该ADC要求采用1.8 V单电源供电以及LVPECL/CMOS/LVDS兼容型采样速率时钟信号，以便充分发挥其工作性能。无需外部基准电压源或驱动器件即可满足许多应用需求。

它还支持独立关断各通道；禁用所有通道时，典型功耗低于2 mW。该ADC内置多种功能特性，可使器件的灵活性达到较佳、系统成本较低，例如可编程输出时钟与数据对准、生成数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。

特点

• JESD204B Subclass 1编码串行数字输出

• 灵活的模拟输入范围：2.0 V p-p至2.8 V p-p

• 1.8 V电源供电

• 低功耗： 125 MSPS、2通道时每通道功耗为197 mW

• 差分非线性(DNL) = ±0.6 LSB (VREF = 1.4 V)

积分非线性(INL) = ±4.5 LSB (VREF = 1.4 V)

• 650 MHz全功率模拟输入带宽

• 串行端口控制

全芯片及单一通道省电模式

生成内置及用户自定义数字测试码

多芯片同步和时钟分频器

待机模式

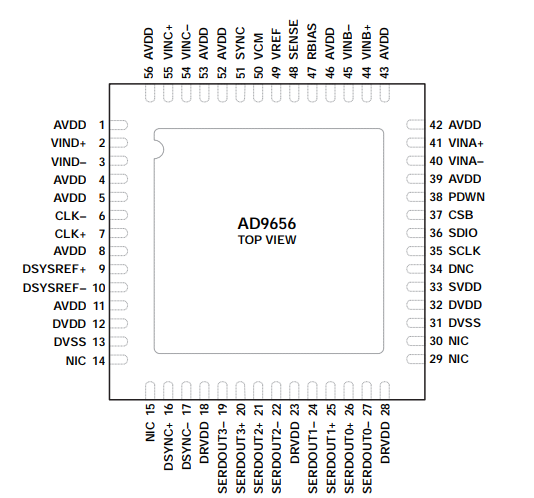

引脚图

AD9656模数转换器(ADC)的概述、特点及引脚图资料
