AD9959由四个直接数字频率合成器（DDS）内核构成，每个通道均可提供独立的频率、相位和幅度控制。这种灵活性可用于校正信号之间由滤波、放大等模拟处理或PCB布局失配而引起的不平衡问题。由于所有通道共享一个公共系统时钟，因此它们具有固有的同步性，支持多个设备的同步。
AD9959可以执行高达16阶的频率、相位或幅度调制（FSK、PSK、ASK）。通过将数据施加到模式引脚，可执行调制。此外，AD9959还支持线性频率、幅度或相位扫描，适合雷达、仪器仪表等应用。
AD9959的串行I/O端口可支持多种配置，提供了极大的灵活性。与ADI公司以往DDS产品中提供的SPI工作模式类似，串行I/O端口提供SPI兼容工作模式，。四个数据引脚（SDIO_0/ SDIO_1/SDIO_2/SDIO_3）对应串行I/O的四种可编程模式，从而提供了灵活性。
AD9959采用高级DDS技术，可在低功耗下提供高性能。这款器件集成了四个具有卓越宽带和窄带SFDR性能的高速10 bit DAC。每个通道均具有专用的32 bit频率调谐字、14 bit相位偏移和10 bit输出比例乘法器。
DAC输出以电源电压为参考源，必须经由电阻或AVDD中心抽头变压器连接到AVDD。每个DAC均具有各自的可编程基准源，用于实现每个通道不同的满量程电流。
AD9959采用节省空间的56引脚LFCSP封装。DDS内核（AVDD和DVDD引脚）采用1.8 V电源供电。数字I/O接口（SPI）在3.3 V电压下工作，并需要将DVDD_I/O（引脚49）连接至3.3 V电压。可在-40°C～+85°C的工业温度范围内工作。
特点
• 4个同步DDS通道(500 MSPS)
• 通道间独立的频率/相位/幅度控制
• 频率/相位/幅度变化的延迟匹配
• 出色的通道间隔离(>65 dB)
• 线性频率/相位/幅度扫描功能
• 高达16级频率/相位/幅度调制（引脚可选）
• 4个集成式10位数模转换器(DAC)
• 单独可编程DAC满量程电流
• 频率调谐分辨率：0.12 Hz或以上
• 14位相位偏移分辨率

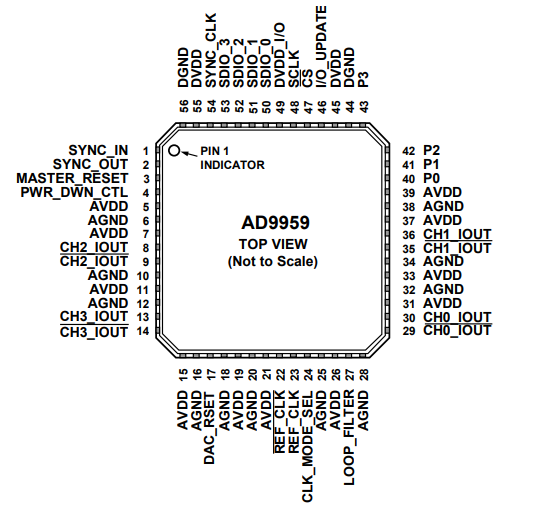

引脚图
