AD9516-1提供多路输出时钟分配功能，具有亚皮秒级抖动性能，还配有片内集成锁相环(PLL)和电压控制振荡器(VCO)。片内VCO的调谐频率范围为2.30 GHz至2.65 GHz。或者，也可以使用最高2.4 GHz的外部VCO/VCXO。
AD9516-1提供6路LVPECL输出（分为三对）、4路LVDS输出（分为两对）和8路CMOS输出（每路LVDS输出对应两路）。LVPECL输出的工作频率达1.6 GHz，LVDS输出的工作频率达800 MHz，CMOS输出的工作频率达250 MHz。每对输出均有分频器，其分频比和粗调延迟（或相位）均可以设置。LVPECL输出的分频范围为1至32。LVDS/CMOS输出的分频范围最高可达1024。
AD9516-1提供64引脚LFCSP封装，可以采用3.3 V单电源供电。将电荷泵电源（VCP）与5 V电压相连时，可以使用外部VCO，它需要更宽的电压范围。独立的LVPECL电源可以为2.5 V至3.3 V（标称值）。
AD9516-1的额定工作温度范围为−40°C至+85°C工业温度范围。
特点
• 低相位噪声锁相环(PLL)-- 片内VCO的调谐频率范围为2.30 GHz至2.65 GHz
-- 可选外部VCO/VCXO，最高达2.4 GHz
-- 1路差分或2路单端参考输入–– 参考监控功能• 6对1.6 GHz LVPECL输出--每对输出共用1至32分频器和粗调相位延迟
-- 加性输出抖动：
225 fs均方根值
--通道间偏斜成对输出小于10ps
• 4对800 MHz LVDS时钟输出-- 每对输出共用两个级联1至32分频器和粗调相位延迟
-- 加性输出抖动:
275 fs rms• 可以将每路LVDS输出重新配置为两路250MHz CMOS输出
• 上电时所有输出自动同步
• 提供手动输出同步

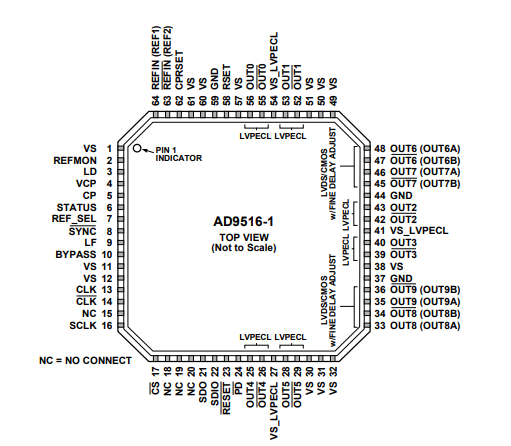

引脚图
