什么是LT3078线性稳压器？具有哪些特性？

2024/10/9 11:43:34
浏览次数: 7

LT3078是一款低电压、超低噪声、高电源抑制比（PSRR）和超快瞬态响应线性稳压器。该设备提供高达5A的电压，典型的压降为55mV。4.7μF参考旁路电容器将输出电压噪声降低到1.3μVRMS（10Hz至100kHz）。宽带宽和高PSRR提供了最佳性能，而不需要笨重的电容器，从而节省了空间和成本。LT3078非常适合为高性能FPGA、数据转换器、RF和所有对噪声敏感的信号链应用供电。

输出电压可从0.5V到1.2V以50mV为增量进行数字选择，从1.2V到1.8V以100mV为增量，2V、2.5V、3V、3.3V和4.2V为离散电平。LT3078的单位增益操作提供了几乎恒定的输出噪声、电源抑制比和带宽，与编程输出电压无关。此外，LT3078采用了独特的跟踪功能（VIOC）来控制上游开关稳压器，以保持LT3078两端的恒定电压并最大限度地降低功耗。

什么是LT3078线性稳压器？具有哪些特性？

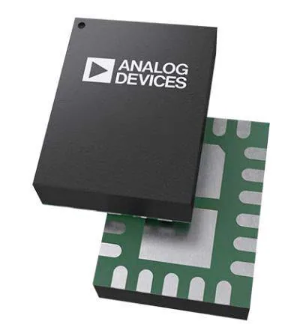

精确的电流监测器实现了系统能量管理，并允许用户最大限度地减少输入电源的大小和成本。内置保护包括UVLO、内部电流限制和滞后热关断。LT3078采用紧凑的22引脚（3mm X 4mm）LQFN封装（带QFN封装的层压封装）。

特性

•超低均方根噪声：1.3μVRMS（10Hz至100kHz）

•超低点噪声：10kHz时为3.5nV/√Hz

•超低1/f噪声：0.1Hz至10Hz的11μVP-P

•高频下的高电源抑制比：1MHz时为49dB

•超快瞬态响应

•压降：典型值55mV

•数字可编程VOUT：0.5V至4.2V

•高精度：在线、负载和温度下±1.5%

•精密电流监测器：5A时精度为±3%

应用

射频电源：PLL、VCO、混频器、LNA、PA

高速/高精度数据转换器

低噪声仪表

开关电源后调节器

FPGA和DSP电源

医疗应用

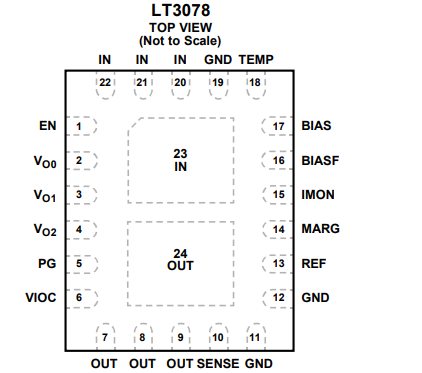

引脚图

什么是LT3078线性稳压器？具有哪些特性？
