LMQ664x0-Q1是业界最小的36-V、3-A（2-A和1-A变体）同步降压DC/DC转换器，在增强型HotRod中集成了旁路和自举电容器? QFN包。这种易于使用的转换器支持2.7 V至36 V（启动后或运行后）的宽输入电压范围，瞬变高达42 V。 LMQ664x0-Q1专门设计用于满足汽车应用的低待机功率要求。自动模式可在轻负载下运行时实现频率折返，允许13.5 VIN时1.5?A的空载典型电流消耗和高轻负载效率。PWM和PFM模式之间的无缝转换，以及极低的MOSFET导通电阻，确保在整个负载范围内具有卓越的效率。控制架构（峰值电流模式）和特征集经过优化，以实现具有最小输出电容的超小型解决方案。该设备通过使用双随机扩展频谱（DRSS）（一种低EMI增强的HotRod）来最小化输入滤波器尺寸? QFN封装和优化引脚输出。MODE/SYNC和RT引脚变体可用于设置或同步频率，以避免噪声敏感频带。关键高压引脚之间有NC引脚，减少潜在故障（最佳引脚FMEA）。LMQ664x0-Q1的丰富功能集旨在简化各种汽车终端设备的实施。
浏览次数：
3
2023/2/6 17:32:36
LMR514x0是一款宽VIN、易于使用的同步降压转换器，能够驱动高达4-a或5-a的负载电流。该设备具有4 V至36 V的宽输入范围，适用于各种工业应用，用于无调节电源的功率调节。 LMR514x0具有可调开关频率，从200 kHz到1.1 MHz，带有外部电阻器，可灵活优化效率或外部组件尺寸。该器件具有PFM版本，以实现轻负载下的高效率，以及FPWM版本，以在全负载范围内实现恒定频率和小输出电压纹波。软启动和补偿电路在内部实现，允许设备与最少的外部组件一起使用。 该设备具有内置的保护功能，如逐周期电流限制、打嗝模式短路保护以及在过度功耗情况下的热关机。LMR514x0在WSON-12包中提供。
浏览次数：
4
2023/2/6 17:31:16
SA604A是一种改进的单片低功率FM IF系统，包括两个限幅中频放大器、正交检波器、静音、对数接收信号强度指示器和电压调节器。SA604A具有更高的中频带宽（25 MHz）和温度补偿RSSI以及限幅器，提供宽RSSI动态范围、高IF/限幅器增益和整体稳定性。SA604A有SO16（表面安装微型）和HXQFN16封装。特征低功耗：典型值3.3 mA动态范围超过90 dB的温度补偿对数接收信号强度指示器（RSSI）两个音频输出-静音和非静音外部组件计数低；适用于晶体/陶瓷过滤器卓越的灵敏度：455kHz时，12 dB SINAD（信噪比和失真比）的输入引脚两端1.5μV（0.22μV进入50Ω匹配网络）SA604A符合蜂窝无线电规范
浏览次数：
2
2023/2/6 16:24:41
WLAN7207H是一款WLAN 2.4 GHz射频前端IC，采用2.4 mm x 2.0 mm HFCPLGA18封装。WLAN7207H设备专为Wi-Fi 6应用而设计。它包括一个带有定向耦合器的发射放大器、一个低噪声接收放大器和一个带有蓝牙通道的发射/接收开关。功率放大器支持3种不同的TX增益模式，以提高功率效率。该设备与50Ω匹配，并集成了谐波和带外滤波，可最大程度地减少外部组件数量。特征完全集成2.4 GHz Wi-Fi 6 FEIC，具有高线性度和低功耗模式高功率无需外部匹配组件交流耦合射频端口，ANT端口和BT端口除外（片上ESD线圈）有3种Tx操作模式，可灵活适应电源效率集成BT PA集成定向耦合器对所有引脚提供ESD保护人体模型(HBM)符合ANSI/ESDA/JEDEC标准JS-001，电压超过2 kV充电设备模型(CDM)符合ANSI/ESDA/JEDEC标准JS-002，电压超过500 V符合RoHS规范支持Wi-Fi 6智能手机、平板电脑、上网本和其他便携式计算设备嵌入式系统的模块应用
浏览次数：
4
2023/2/6 16:15:00
WLAN7202C是一款WLAN射频前端IC，采用2 mm x 2 mm HWFLGA16封装。 WLAN7202C专为Wi-Fi 6E应用而设计。它包括带有对数功率检测器的功率放大器、低噪声接收放大器（LNA）和单刀双掷（SPDT）开关。 WLAN7202C还包括用于发射和接收信道的共存滤波器。 该器件匹配50Ω，集成了谐波和带外滤波，最大限度地减少了应用中的布局面积。
浏览次数：
4
2023/2/6 16:13:20
WLAN7102C是一个2 mm x 2 mm HWFLGA16封装中的WLAN 5 GHz射频前端IC。 WLAN7102C专为Wi-Fi 6应用而设计。它包括带有对数功率检测器的功率放大器、低噪声接收放大器（LNA）和单刀双掷（SPDT）开关。WLAN7102C还包括用于发射和接收信道的共存滤波器。 该器件匹配50Ω，集成了谐波和带外滤波，最大限度地减少了应用中的布局面积。 该器件匹配50Ω，集成了谐波和带外滤波，最大限度地减少了应用中的布局面积。
浏览次数：
7
2023/2/6 16:07:26
WLAN7001C是用于802.11a/n/ac WLAN标准的全集成RF前端MMIC，信道带宽高达80MHz。它包括一个低噪声放大器，一个TDD操作所需的单极双掷开关。WLAN7001C还包括覆盖整个ISM频带的Tx功率放大器和集成功率检测器。 WLAN7001C集成了谐波和共存滤波。WLAN7001C具有用于高功率信号处理的Rx旁路模式和用于低功率电平的PA功率效率优化的低功率Tx模式。采用NXP半导体的QUBiC第八代SiGe:C技术制造。WLAN7001C提供了一流的噪声系数、线性度和功率效率，以及具有良好工艺稳定性的低插入损耗CMOS开关。 WLAN7001C的占地面积为1.7 mm×2.0 mm，采用厚度为300μm的HX2SON10封装。 该器件匹配50Ω，集成了谐波和带外滤波，最大限度地减少了应用中的布局面积。
浏览次数：
4
2023/2/6 16:05:08
MMW9014K是一款高度集成的5G 4通道双极化模拟波束成形IC，通过高速SPI总线或LVDS链路进行数字控制。MMW9014K具有8位相位和增益分辨率。每个通道由一个发送链(TX)和一个接收链(RX)组成。TX和RX链均具有缓冲器、移相器和可变增益放大器(VGA)。片上功率检测器可在TX模式下测量所有天线端口的功率电平。数字接口控制所有MMW9014K功能寄存器。MMW9014K采用非常小的FO-WLPBGA封装，尺寸为6.5 mm x 6.1 mm x 0.56 mm，带有182个凸起。功能4通道双极化模拟波束成形ICRX增益：25 dBTX增益：30 dBTX P1dB: 18 dBm低EVM: 可通过SPI接口/LVDS链路进行编程FO-WLPBGA小封装尺寸：6.5 mm x 6.1 mm x 0.56 mm，182个凸起符合RoHS规范应用无线基础设施5G NR、RAN和CPE相控阵天线(AESA)TDD系统适合小型基站双极化天线
浏览次数：
5
2023/2/6 16:01:25

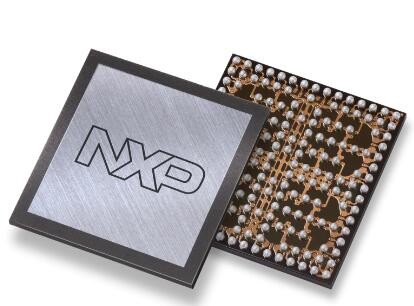

MMW9012K是一款高度集成的5G 4通道双极化模拟波束成形IC，通过高速SPI总线或LVDS链路进行数字控制。MMW9012K具有8位相位和增益分辨率。每个通道由一个发送链(TX)和一个接收链(RX)组成。TX和RX链均具有缓冲器、移相器和可变增益放大器(VGA)。片上功率检测器可在TX模式下测量所有天线端口的功率电平。数字接口控制所有MMW9012K功能寄存器。MMW9012K采用非常小的FO-WLPBGA封装，尺寸为6.5 mm x 6.1 mm x 0.56 mm，带有182个凸起。
浏览次数：
3
2023/2/6 15:59:48
MMW9004KC是一款高度集成的5G 4通道双向模拟波束成形IC，通过高速SPI总线进行数字控制。MMW9004KC具有较高的相位和幅度分辨率。每个通道由一个发送链(Tx)和一个接收链(Rx)组成。Tx和Rx链均包括移相器和可变增益放大器(VGA)。片上功率检测器可在所有射频天线引脚上测量功率电平。SPI接口控制所有设备功能寄存器。该器件采用4.39 mm×3.59 mm×0.5 mm极小封装，具有56个凸点。特征4通道高度集成模拟波束成形ICRx增益：24 dBTx增益：30 dBTx P1dB：20 dBm低EVM：采用5G NAR 64 QAM信号时，在10 dB偏移时可通过SPI接口进行编程紧凑型的WLCSP无管脚封装：4.39 mm × 3.59 mm × 0.5 mm符合RoHS规范无线基础设施5G NR、RAN和CPE相控阵天线(AESA)TDD系统
浏览次数：
4
2023/2/6 15:58:35
MMW9002KC是一款高度集成的5G 4通道双向模拟波束成形IC，通过高速SPI总线进行数字控制。MMW9002KC具有较高的位相位和幅度分辨率。每个通道由一个发送链(Tx)和一个接收链(Rx)组成。Tx和Rx链均包括移相器和可变增益放大器(VGA)。片上功率检测器可在所有射频天线引脚上测量功率电平。SPI接口控制所有设备功能寄存器。该器件采用4.39 mm×3.59 mm×0.5 mm极小封装，具有56个凸点。 特征 4通道高度集成模拟波束成形IC Rx增益：25 dB Tx增益：30.5 dB Tx P1dB：19 dBm 低EVM：采用5G NAR 64 QAM信号时，在10 dB偏移时 可通过SPI接口进行编程 紧凑型的WLCSP无管脚封装：4.39 mm × 3.59 mm × 0.5 mm 符合RoHS规范 无线基础设施 5G NR、RAN和CPE 相控阵天线(AESA) TDD系统
浏览次数：
3
2023/2/6 15:57:07
LMX2820是一款高性能宽带合成器，可产生45 MHz至22.6 GHz范围内的任何频率。具有–236 dBc/Hz品质因数和高鉴相器频率的高性能PLL可以获得非常低的带内噪声和集成抖动。高速N分频器没有预分频器，因此显著减少了杂散的幅度和数量。还有一个可编程的输入乘法器来减轻整数边界杂散。LMX2820允许用户同步多个设备的输出，还支持在输入和输出之间需要确定性延迟的应用。快速校准算法大大缩短了VCO校准时间，使系统能够快速跳频。LMX2820可以生成或重复符合JESD204B标准的SYSREF，允许其用作高速数据转换器的低噪声时钟源。该合成器也可以与外部VCO一起使用。提供直接PFD输入引脚以支持低杂散传输的偏移混合。该设备由单个3.3V电源供电，具有集成LDO，无需机载低噪声LDO。
浏览次数：
3
2023/2/6 14:36:07
LMX2615-SP是一种高性能宽带锁相环（PLL），具有集成压控振荡器（VCO）和电压调节器，可以在不使用倍频器的情况下输出40 MHz和15.2 GHz的任何频率，从而消除了对?谐波滤波器的需求。该设备上的VCO覆盖了整个倍频程，因此频率覆盖率完全达到40MHz。具有–236 dBc/Hz品质因数和高鉴相器频率的高性能PLL可以获得非常低的带内噪声和集成抖动。 LMX2615-SP允许用户同步设备多个实例的输出。这意味着在任何使用情况下，都可以从设备获得确定性相位，包括启用分数引擎或输出除法器的设备。它还增加了对生成或重复SYSREF（符合JESD204B标准）的支持，使其成为高速数据转换器的理想低噪声时钟源。 该器件采用德州仪器先进的BiCMOS工艺制造，采用64引线CQFP陶瓷封装。
浏览次数：
5
2023/2/6 14:28:49
LMX2694-SEP设备是一种高性能宽带锁相环（PLL），具有集成压控振荡器（VCO）和电压调节器，无需倍频器即可输出39.3MHz至15.1GHz之间的任何频率，无需½谐波滤波器。该设备上的VCO覆盖整个倍频程，以完成39.3MHz的频率覆盖。高性能PLL具有–236 dBc/Hz的品质因数和高鉴相器频率，可以实现非常低的带内噪声和集成抖动。LMX2694-SEP允许设计者同步设备的多个实例的输出。这意味着在任何使用情况下，都可以从设备获得确定性相位，包括启用分数引擎或输出除法器的设备。该设备还允许设计者生成或重复SYSREF（符合JESD204B标准），以将该设备用作高速数据转换器的低噪声时钟源。
浏览次数：
4
2023/2/6 14:25:48
LMX25 82器件是一种低噪声、宽带RF PLL，具有集成VCO，支持从20MHz到5.5GHz的频率范围。该设备支持分数-N和整数-N模式，32位分数分频器允许精细频率选择。1.8GHz输出的47 fs集成噪声使其成为理想的低噪声源。该器件将一流的PLL和集成VCO噪声与集成LDO相结合，消除了高性能系统中对多个分立器件的需求。 该设备可接受高达1.4 GHz的输入频率，与分频器和可编程低噪声乘法器相结合，可实现灵活的频率规划。附加的可编程低噪声乘法器允许用户减轻整数边界杂散的影响。在分数-N模式下，设备可以通过32位分辨率调整输出相位。对于需要快速频率变化的应用，该设备支持快速校准选项，所需时间小于25?s。 该性能通过使用单个3.3V电源实现。它支持2个灵活的差分输出，也可以配置为单端输出。用户可以选择对VCO的一个输出和通道除法器的第二个输出进行编程。不使用时，每个输出都可以单独静音。
浏览次数：
3
2023/2/6 14:24:41
LMX2694-EP设备是一种高性能宽带锁相环（PLL），具有集成压控振荡器（VCO）和电压调节器，无需倍频器即可输出39.3MHz至15.1GHz之间的任何频率，无需½谐波滤波器。该设备上的VCO覆盖整个倍频程，以完成39.3MHz的频率覆盖。高性能PLL具有–236 dBc/Hz的品质因数和高鉴相器频率，可以实现非常低的带内噪声和集成抖动。LMX2694-EP允许设计者同步设备的多个实例的输出。这意味着在任何使用情况下，都可以从设备获得确定性相位，包括启用分数引擎或输出除法器的设备。该设备还允许设计者生成或重复SYSREF（符合JESD204B标准），以将该设备用作高速数据转换器的低噪声时钟源。
浏览次数：
5
2023/2/6 14:22:16
该设备的高频性能和极低的抖动，为时钟精度、高频数据转换器提供了一个很好的解决方案，而不会降低信噪比。四个高频时钟输出和具有较大分频器范围的附加LOGICLK输出中的每一个都与SYSREF输出时钟信号配对。JESD接口的SYSREF信号可以在内部生成，也可以作为输入传入并重新计时到设备时钟。对于数据转换器时钟应用，时钟的抖动小于数据转换器的孔径抖动是至关重要的。在必须对四个以上的数据转换器进行计时的应用中，可以使用多个设备开发各种级联架构，以分配所需的所有高频时钟和SYSREF信号。由于具有低抖动和噪声本底，该设备与超低噪声基准时钟源相结合是用于时钟数据转换器的示例性解决方案，尤其是当采样频率高于3GHz时。
浏览次数：
4
2023/2/6 14:21:05
TRF370315和TRF370333是低噪声直接正交调制器，能够将基带或IF的复调制信号直接转换为RF。TRF370315和TRF370333是从350MHz到4GHz的高性能直接RF调制的理想选择。这些调制器被实现为双平衡混频器。射频输出模块由一个差分到单端转换器和一个射频放大器组成，能够驱动单端50Ω负载，无需任何外部组件。TRF370333和TRF370315设备在I/Q基带输入端具有不同的共模电压额定值。TRF370315需要1.5-V共模电压，TRF370333需要3.3V共模电压。
浏览次数：
5
