QCS-722+功率分配器的规格参数、特性应用及尺寸图

2025/1/13 13:57:22

浏览次数: 12

Mini-Circuits新型90°功率分配器，型号：QCS-722+，提供工作带宽和尺寸组合；在微型EIA-0805外形尺寸中支持近一个倍频程。突出的相位和幅度不平衡使该组件成为各种系统和子系统设计中使用的通用构建块。

规格参数

频率:4 GHz to 7.2 GHz

带宽:3200 MHz

阻抗:50 Ohms

端接类型:SMD/SMT

最小工作温度:- 55 C

最大工作温度:+ 100 C

介入损耗:0.8 dB

安装:Board Mount

点击购买：QCS-722+

特性

•插入损耗低，典型值为0.6 dB。

•高隔离，典型值为17 dB。

•微型尺寸，0.079英寸x0.049英寸x0.033英寸

•LTCC结构

•高功率

应用

•平衡放大器

•移相器

•调制器

•衰减器

•DCS、PCS、UMTS

•点对点

•WiMax

•WiFi

•ISM

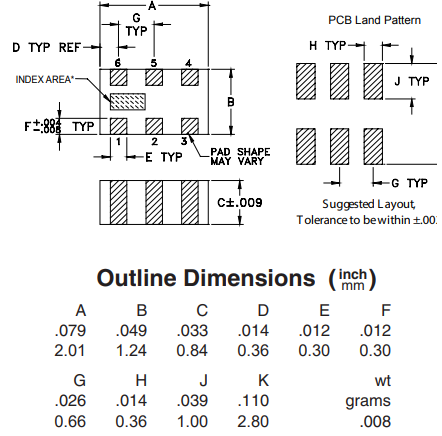

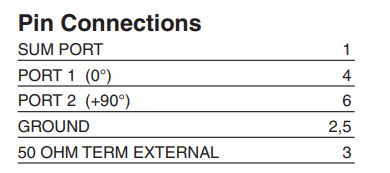

尺寸图
