HSWA4-63DR+射频开关的规格参数、特性应用及尺寸图

2025/1/13 14:10:44
浏览次数: 14

Mini-Circuits的HSWA4-63DR+是一款MMIC SP4T吸收开关，其内部驱动器设计用于30 MHz至6 GHz的宽带操作，支持许多需要在宽频率范围内高性能的应用。该型号在4x4mm 24引脚微型MCLP封装中提供了出色的隔离、快速的开关速度和高线性度。它采用独特的硅基CMOS工艺生产，具有GaAs的性能和传统CMOS器件的优点。HSWA4-63DR+提供高水平的ESD保护、MSL1湿度灵敏度等级和出色的可重复性。

HSWA4-63DR+射频开关的规格参数、特性应用及尺寸图

HSWA4-63DR+是一款具有集成CMOS驱动器的高隔离吸收SP4T开关，在消耗110µa典型电流的同时，以单正电源电压运行。它被设计用于非常宽带的操作。它采用4 x 4 x 0.9 mm的24导联微型封装，额定MSL1。

规格参数

最小频率:30 MHz

最大频率:6 GHz

介入损耗:1.9 dB

关闭隔离—典型值:32 dB

最小工作温度:- 40 C

最大工作温度:+ 105 C

高控制电压:3.6 V

开关数量:Quad

工作电源电流:110 uA

产品类型:RF Switch ICs

电源电压-最大:5.5 V

电源电压-最小:2.3 V

点击购买：HSWA4-63DR+

特性

•高隔离，典型值61 dB。0.9 GHz

•插入损耗低，典型值为0.9 dB。0.9 GHz

•高IP3，典型值58 dBm。

•快速切换时间，典型值为255 ns。

•低电流消耗，典型值为110µA。

•对闭锁免疫

应用

•防御

•测试和测量

•开关矩阵

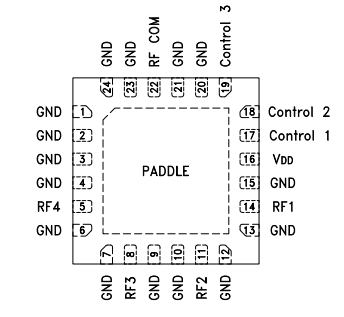

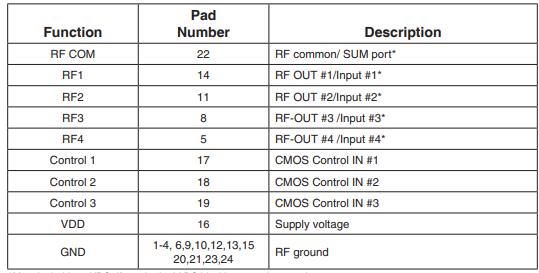

尺寸图

HSWA4-63DR+射频开关的规格参数、特性应用及尺寸图

HSWA4-63DR+射频开关的规格参数、特性应用及尺寸图
