PE42723A-Z射频开关的规格参数、特性应用及引脚图

2025/1/13 14:19:03
浏览次数: 6

PE42723是一款HaRP™技术增强型反射SPDT射频开关，专为DOCSIS 3.0/1有线调制解调器、机顶盒和住宅网关等有线应用而设计。它在5-1794 MHz频带内提供高线性度和出色的谐波性能。它还具有低插入损耗和高隔离性能，使PE42723成为DOCSIS 3.1应用的理想选择。

PE42723A-Z射频开关的规格参数、特性应用及引脚图

规格参数

最小频率:5 MHz

最大频率:1.794 GHz

介入损耗:0.4 dB

关闭隔离—典型值:34 dB

最小工作温度:- 40 C

最大工作温度:+ 85 C

封装:Reel

封装:Cut Tape

封装:MouseReel

商标:pSemi

特性

•支持DOCSIS 3.0/1要求

•特殊谐波

•2fo为-121 dBc，频率为17 MHz

•3倍–140 dBc@17 MHz

•跨频带最佳线性度

•低插入损耗和高隔离性能

•1218 MHz时插入损耗为0.3 dB

•204 MHz时的隔离度为54 dB

•3 kV HBM的高ESD性能

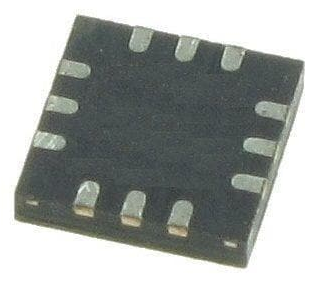

•封装：12芯3×3mm QFN

应用

•宽带市场（DOCSIS 3.0/1）

▪ 电缆调制解调器

▪ 机顶盒

▪ 住宅网关

•过滤器组切换

•DOCSIS 3.0和DOCSIS 3.1配置之间的中继替换

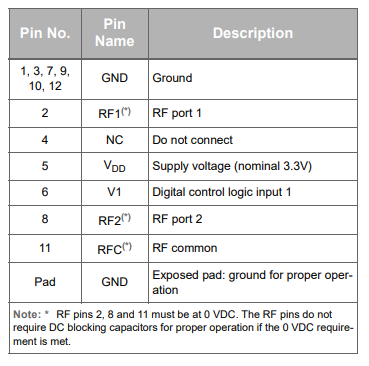

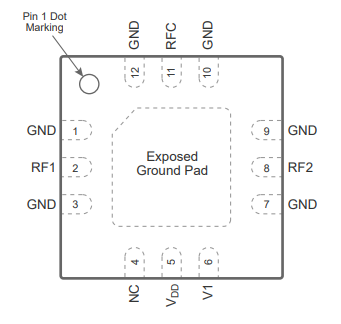

引脚图

PE42723A-Z射频开关的规格参数、特性应用及引脚图

PE42723A-Z射频开关的规格参数、特性应用及引脚图
