PE42525A-X射频开关的规格参数、特性应用及引脚图

2025/1/14 13:58:21
浏览次数: 2

PE42525是HaRP™技术增强型反射SPDT RF开关管芯，支持9 kHz至60 GHz的宽频率范围。这种宽带倒装芯片开关与PE42524和PE426525引脚兼容。它具有低插入损耗、快速切换时间和高隔离性能，使该设备成为测试和测量、微波回程、雷达和军事通信（mil-comm）应用的理想选择。在50 GHz时，PE42525的插入损耗为1.9 dB，隔离度为37 dB。如果射频端口上不存在直流电压，则不需要隔直电容器。

规格参数

开关配置:SPDT

最小频率:9 kHz

最大频率:60 GHz

介入损耗:2.7 dB

关闭隔离—典型值:36 dB

最小工作温度:- 40 C

最大工作温度:+ 105 C

封装:Reel

封装:Cut Tape

封装:MouseReel

单位重量:325.667 mg

点击购买：PE42525A-X

特性

•支持高达60 GHz的宽带

•插入损耗低

•8 ns的快速切换时间

•端口间隔离度高

•高线性度：IIP3为48 dBm

•倒装芯片芯片，引脚对引脚兼容PE42524和PE426525

应用

•测试和测量

•微波回程

•雷达

•军事通信

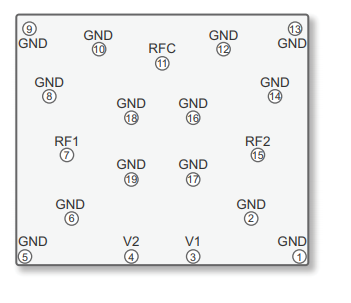

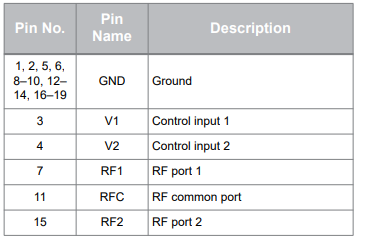

引脚图

PE42525A-X射频开关的规格参数、特性应用及引脚图

PE42525A-X射频开关的规格参数、特性应用及引脚图
