PE4312C-Z步进衰减器的规格参数、特性及引脚图

2025/1/14 14:17:03

浏览次数: 16

PE4312是一款50Q、HaRPTM技术增强型6位射频数字步进衰减器（DSA），专为3G/4G无线基础设施和其他高性能射频应用而设计。

该DSA是PE4302的引脚兼容升级版本，具有更高的线性度、更高的衰减精度和更快的切换速度。集成数字控制接口支持衰减的串行和并行编程，包括在通电时对初始衰减状态进行编程的能力。

它以0.5 dB的步长覆盖31.5 dB的衰减范围，从1 MHz到4 GHz保持高线性和低功耗。PE4312还具有外部负极电源选项，采用20引脚4×4 mm QFN封装。此外，如果射频端口上存在O VDC，则不需要外部隔直电容器。

PE4312采用Peregrine的UltraCMOS工艺制造，这是蓝宝石基板上绝缘体上硅（SOI）技术的专利变体。

Peregrine的HaRPTM技术增强提供了高线性度和出色的谐波性能。这是UltraCMOS工艺的一个创新特征，它提供了GaAs的性能，同时具有传统CMOS的经济性和集成性。

规格参数

衰减:31.5 dB

最大频率:4 GHz

阻抗:50 Ohms

位数:6 bit

通道数量:1 Channel

衰减器步长:0.5 dB

介入损耗:2.1 dB

最大工作温度:+ 105 C

最小频率:1 MHz

最小工作温度:- 55 C

安装风格:SMD/SMT

工作电源电压:2.3 V to 5.5 V

点击购买：PE4312C-Z

特性

衰减：0.5 dB阶跃至31.5 dB

安全衰减状态转换

单调性：0.5 dB至4 GHz

高衰减精度

±（0.10+1%x Atten）@1 GHz

±（0.15+2%x Atten）@2.2 GHz

±（0.15+8%x Atten）@4 GHz

高线性度：+59 dBm IIP3

2.3–5.5V的宽电源范围

1.8V控制逻辑兼容

105°C工作温度

编程模式

直接并联

锁紧平行

序列号

独特的加电状态选择

引脚兼容PE4302、PE4305和PE4306

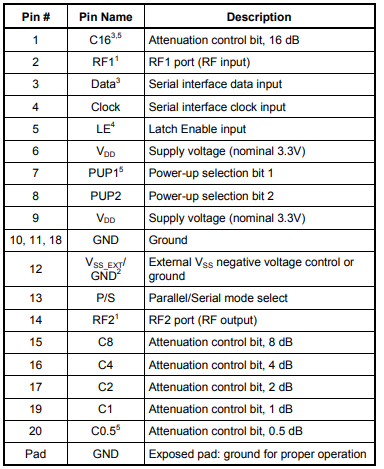

引脚图
