PE43705B-Z衰减器的规格参数、特性及引脚图

2025/1/14 14:23:39
浏览次数: 3

PE43705是一款50Ω、HaRP™技术增强的7位射频数字步进衰减器（DSA），专为3G/4G无线基础设施和其他高性能射频应用而设计。该DSA是PE43703的引脚兼容升级版本，具有更高的功率处理能力和更宽的频率、控制电压和工作温度范围。集成数字控制接口支持衰减的串行和并行编程，包括在通电时对初始衰减状态进行编程的能力。它以0.25 dB、0.50 dB或1 dB的步长覆盖31.75 dB的衰减范围，从50 MHz到8 GHz保持单调的阶跃响应。PE43705还具有安全的衰减状态转换功能，采用32引脚5×5mm QFN封装。此外，如果射频端口上存在0V直流电，则不需要外部隔直电容器。

PE43705B-Z衰减器的规格参数、特性及引脚图

规格参数

衰减:31.75 dB

最大频率:8 GHz

阻抗:50 Ohms

位数:7 bit

通道数量:1 Channel

衰减器步长:0.25 dB

商标:pSemi

最大工作温度:+ 85 C

最小工作温度:- 40 C

封装:Reel

封装:Cut Tape

封装:MouseReel

产品类型:Attenuators

点击购买：PE43705B-Z

特性

•衰减选项：覆盖0.25 dB、0.5 dB或1.0 dB步长的31.75 dB范围

•安全衰减状态转换

•高功率处理

•高线性度：+58 dBm IIP3

•兼容1.8V控制逻辑

•105°C工作温度

•编程模式：直接并行、锁存并行、串行和串行可寻址

•通电时的高衰减状态（PUP）

•ESD性能

•封装：32引脚5×5mm QFN

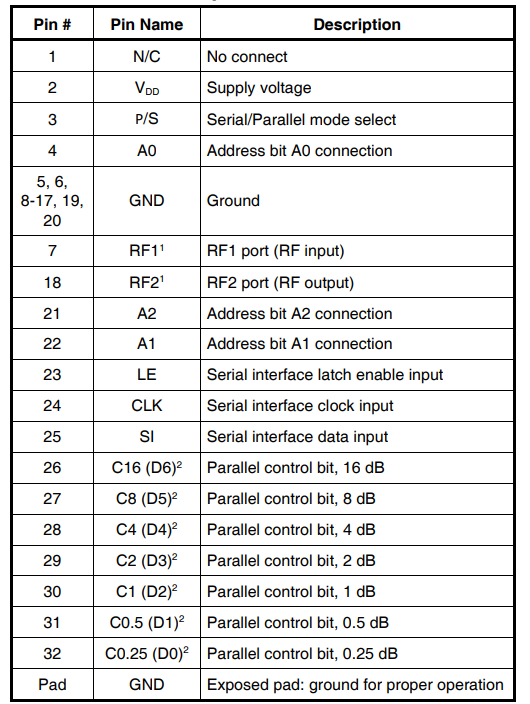

引脚图
