AD9681是一款8通道、14位、125 MSPS模数转换器(ADC)，内置片内采样保持电路，专门针对低成本、低功耗、小尺寸和易用性而设计。该产品的转换速率模数转换器最高可达125 MSPS，具有杰出的动态性能与低功耗特性，适合比较重视小封装尺寸的应用。 该ADC要求采用1.8 V单电源供电以及LVPECL/CMOS/LVDS兼容型采样速率时钟信号，以便充分发挥其工作性能。无需外部基准电压源或驱动器件即可满足许多应用需求。
AD9681会自动倍乘采样速率时钟，以便产生合适的LVDS串行数据速率。它提供数据时钟输出（DCO±1、DCO±2），用于在输出端捕获数据，以及帧时钟输出（FCO±1、FCO±2）用于发送新输出字节信号。支持独立关断各通道；禁用所有通道时，器件典型功耗低于2 mW。
该ADC内置多种功能特性，可使器件的灵活性达到较佳、系统成本较低，例如可编程时钟与数据对准、生成可编程数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。采用符合RoHS标准的144引脚CSP-BGA封装。额定温度范围为−40°C至+85°C工业温度范围。该产品受美国专利保护。
规格参数
安装风格:SMD/SMT

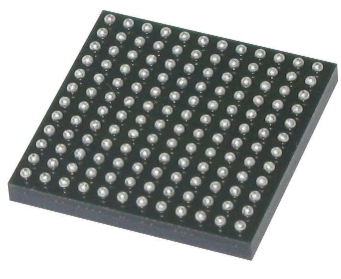

封装 / 箱体:BGA-144
分辨率:14 bit
通道数量:8 Channel
接口类型:SPI
采样比:125 MS/s
输入类型:Differential
结构:Pipeline
模拟电源电压:1.7 V to 1.9 V
数字电源电压:1.7 V to 1.9 V
SNR – 信噪比:74.8 dB
最小工作温度:- 40 C
最大工作温度:+ 85 C
转换器数量:8 Converter
工作电源电压:1.8 V
输出类型:CMOS/LVDS/TTL
Pd-功率耗散:988 mW
电源电压-最大:1.8 V
电源电压-最小:1.8 V
类型:ADC
单位重量:446.700 mg
特性
• 低功耗，8个ADC通道集成到一个封装中，每通道110 mW（125 MSPS，功率选项可调整）
• SNR：74 dBFS（至奈奎斯特频率）；SFDR：90 dBc（至奈奎斯特频率）
• DNL：±0.8 LSB（典型值）；INL：±1.2 LSB（典型值）
• 70 MHz、−1 dBFS最差情况下的邻道串扰：-83 dB（典型值）
• 串行LVDS（ANSI-644，默认）
• 低功耗，减少信号选项（类似于IEEE 1596.3）
• 数据时钟输出和帧时钟输出
• 650 MHz全功率模拟带宽
应用
医学影像学
通信接收机
多通道数据采集
引脚图
