PE43713B-Z数字衰减器的规格参数、特性应用及引脚图

2025/1/15 13:56:52
浏览次数: 36

PE43713是一款50Ω、HaRP™技术增强型7位RF数字步进衰减器（DSA），支持9 kHz至6 GHz的宽频范围。它具有无毛刺衰减状态转换功能，支持1.8V控制电压，包括扩展至+105°C的工作温度范围和可选的VSS_EXT旁路模式，以提高杂散性能，使该设备成为测试和测量（T&M）的理想选择。

PE43713B-Z数字衰减器的规格参数、特性应用及引脚图

PE43713是PE43703的引脚兼容升级版本。集成数字控制接口支持衰减的串行可寻址和并行编程，包括在通电时对初始衰减状态进行编程的能力。

PE43713覆盖了0.25 dB、0.5 dB和1 dB步长的31.75 dB衰减范围。它能够在4 GHz内保持0.25 dB单调性，在5 GHz内保持0.50 dB单调性和在6 GHz内保持1 dB单调性。此外，如果射频端口上存在0 VDC，则不需要外部隔直电容器。

规格参数

衰减:31 dB

最大频率:6 GHz

阻抗:50 Ohms

位数:7 bit

通道数量:1 Channel

衰减器步长:1 dB

介入损耗:2.45 dB

最大工作温度:+ 105 C

最小频率:9 kHz

最小工作温度:- 40 C

安装风格:SMD/SMT

工作电源电压:2.3 V to 5.5 V

单位重量:5.058 g

点击购买：PE43713B-Z

特性

•0.25 dB、0.5 dB和1 dB的灵活衰减步长，最高可达31.75 dB

•无故障衰减状态转换

•单调性：0.25 dB至4 GHz，0.5 dB至5 GHz，1 dB至6 GHz

•工作温度延长至+105°C

•具有串行寻址能力的并行和串行编程接口

•封装——32引线5×5mm QFN

应用

•测试和测量（T&M）

•通用射频衰减器

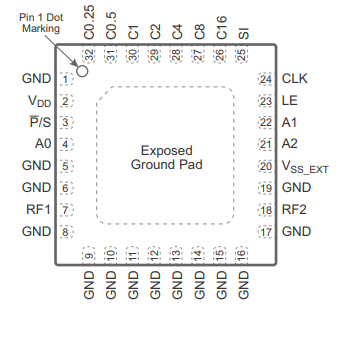

引脚图
