PE42421SCAA-Z射频开关的规格参数、特性及引脚图

2025/1/15 14:01:22
浏览次数: 7

PE42421 UltraCMOS®RF开关设计用于覆盖从10 MHz到3 GHz的广泛应用。这种反射开关将板载CMOS控制逻辑与低压CMOS兼容控制接口集成在一起，可以使用单引脚或互补控制输入进行控制。使用标称3V电源，可以实现+33.5dBm的典型输入1dB压缩点。

PE42421SCAA-Z射频开关的规格参数、特性及引脚图

规格参数

开关配置:SPDT

最小频率:10兆赫

最大频率:3 GHz

介入损耗:0.5分贝

关闭隔离—典型值:20分贝

最小工作温度:- 40 C

最大工作温度:+ 85 C

安装风格:SMD/SMT

点击购买：PE42421SCAA-Z

特性

•单引脚或互补CMOS逻辑控制输入

•低插入损耗：1000 MHz时为0.35 dB，2000 MHz时为0.5 dB

•1000 MHz时隔离30 dB，2000 MHz时隔离20 dB

•典型输入1 dB压缩点为+33.5 dBm

•最低电源电压1.8V

•SC-70包装

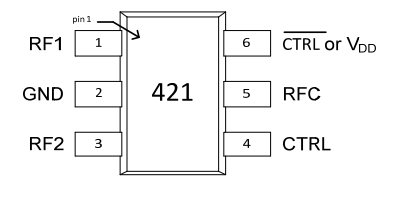

引脚图

PE42421SCAA-Z射频开关的规格参数、特性及引脚图
