PE42442A-Z射频开关的规格参数、特性及引脚图

2025/1/15 14:06:29
浏览次数: 11

PE42442是一款HaRP™技术增强型吸收SP4T射频开关，专为3G/4G无线基础设施和其他高性能射频应用而设计。

PE42442A-Z射频开关的规格参数、特性及引脚图

该开关是PE42451的引脚兼容四掷版本，具有更宽的频率和电源范围。它由四个对称的射频端口组成，具有高达6 GHz的极高隔离度。集成CMOS解码器便于使用两针或三针1.8V CMOS控制接口。此外，如果射频端口上存在0 VDC，则不需要外部隔直电容器。

规格参数

开关配置:SP4T

最小频率:30 MHz

最大频率:6 GHz

介入损耗:1.9 dB

关闭隔离—典型值:32 dB

最小工作温度:- 40 C

最大工作温度:+ 105 C

封装:Reel

封装:Cut Tape

封装:MouseReel

商标:pSemi

点击购买：PE42442A-Z

特性

•四个对称、可吸收的射频端口

•高度隔离

•高线性

•兼容1.8V控制逻辑

•105°C工作温度

•255 ns的快速切换时间

•两针或三针CMOS逻辑控制

•外部负电源选项

•高ESD耐受性

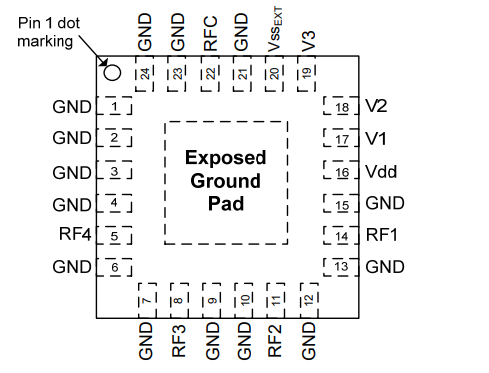

引脚图

PE42442A-Z射频开关的规格参数、特性及引脚图
