PE42641MLBD-Z射频开关规格参数、特性及引脚图

2025/1/15 14:29:23
浏览次数: 3

PE42641是基于UltraCMOS®工艺技术开发的HaRP™增强型SP4T射频开关。该交换机包含四个相同的符合WEDGE/CDMA标准的TX路径，可用于各种GSM和WCDMA移动应用以及高达3000 MHz的其他无线应用。它也适用于蜂窝和非蜂窝移动应用的天线频带切换和可切换匹配网络。它将板载CMOS控制逻辑与低压CMOS兼容控制接口集成在一起，不需要隔直电容器。此符合RoHS标准的零件采用标准的3×3×0.75mm QFN封装。

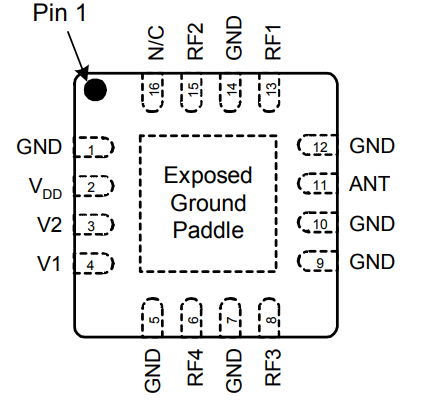

PE42641MLBD-Z射频开关规格参数、特性及引脚图

规格参数

开关配置:SP4T

最小频率:100 MHz

最大频率:3 GHz

介入损耗:0.55 dB

关闭隔离—典型值:27.5 dB

最小工作温度:- 40 C

最大工作温度:+ 85 C

封装:Reel

封装:Cut Tape

封装:MouseReel

特性

•对称、高功率SP4T：所有端口均符合WEDGE/CDMA标准

•插入损耗极低：1000 MHz时为0.45 dB，2000 MHz时为0.6 dB

•HaRP™-增强技术，实现无与伦比的线性

•极高隔离度：900 MHz时为35 dB，1900 MHz时为29 dB

•极高的ESD耐受性

•用于2针控制的集成解码器

•4.5欧姆串联导通电阻低

•不需要隔直电容器

•封装：16引脚3×3×0.75mm QFN

应用

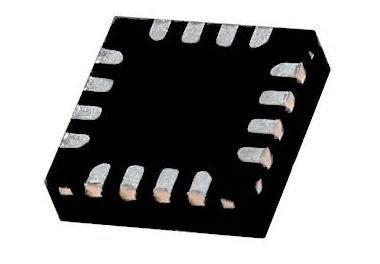

PE42641MLBD-Z射频开关规格参数、特性及引脚图
