LFCN-1325+陶瓷滤波器的规格参数、特性应用及尺寸图

2025/1/16 13:41:21

浏览次数: 61

LFCN-1325+是Mini-Circuits的一款低通陶瓷滤波器，最小5节，最大5节，中心或截止频率（fo/fc）为1560MHz，符合ROHS标准，陶瓷，外壳FV1206，4针。

规格参数

产品:Low Pass Filters

频率:DC to 1325 MHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:1206 (3216 metric)

最小工作温度:- 55 C

最大工作温度:+ 100 C

介入损耗:1.3 dB

安装:Board Mount

点击购买：LFCN-1325+

特性

出色的功率处理能力，9W

尺寸小

5个部分

温度稳定

LTCC结构

应用

谐波抑制

VHF/UHF发射机/接收机

实验室使用

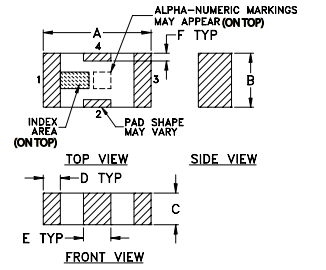

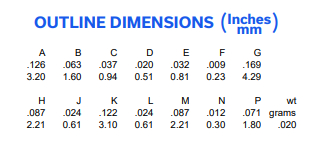

尺寸图
