PE42359SCAA-Z射频开关的规格参数、特性及引脚图
2025/1/16 13:59:35
浏览次数:
16

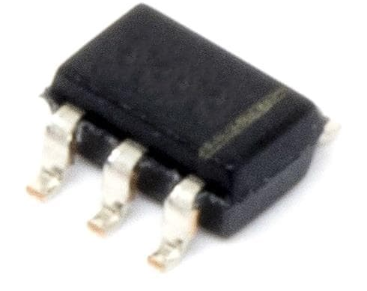

PE42359 UltraCMOS®RF开关设计用于覆盖从10 MHz到3 GHz的广泛应用。这种反射开关将板载CMOS控制逻辑与低压CMOS兼容控制接口集成在一起，可以使用单引脚或互补控制输入进行控制。使用标称3V电源电压，可以实现33.5 dBm的典型输入1 dB压缩点。PE42359还符合汽车应用的质量和性能标准，并获得了AEC-Q100 2级认证。
规格参数
开关配置:SPDT
最小频率:10 MHz
最大频率:3 GHz
介入损耗:1.1 dB
关闭隔离—典型值:13 dB
最小工作温度:- 40 C
最大工作温度:+ 105 C
封装:Reel
封装:Cut Tape
封装:MouseReel
商标:pSemi
点击购买：PE42359SCAA-Z
特性
•AEC-Q100 2级认证
•支持高达+105°C的工作温度
•单引脚或互补CMOS逻辑控制输入
•插入损耗低
•1000 MHz时隔离度为30 dB
•2kV HBM的高ESD耐受性
•典型输入1 dB压缩点为+33.5 dBm
•最低电源电压1.8V
•包装：6导联SC‐70

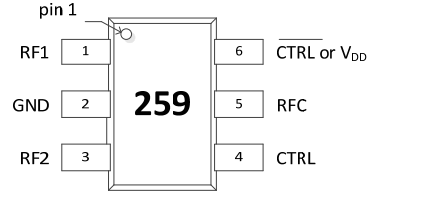

引脚图
