PE42420F-Z射频开关的规格参数、特性及引脚图

2025/1/16 14:06:55

浏览次数: 5

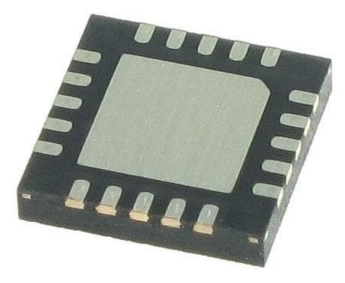

PE42420是一款HaRP™技术增强型吸收SPDT射频开关，专为3G/4G无线基础设施和其他高性能射频应用而设计。它非常适合传输路径切换、RF和IF信号路由、AGC环路和滤波器组切换应用。

这种通用交换机由两个对称的射频端口组成，具有高达6 GHz的出色端口间隔离。集成CMOS解码器有助于实现双引脚低压CMOS控制接口。此外，如果射频端口上存在0 VDC，则不需要外部隔直电容器。

规格参数

开关配置:SPDT

介入损耗:1.6 dB

关闭隔离—典型值:50 dB

最小工作温度:- 40 C

最大工作温度:+ 125 C

安装风格:SMD/SMT

封装:Reel

封装:Cut Tape

封装:MouseReel

商标:pSemi

点击购买:PE42420F-Z

特性

•增强了HaRP™技术

•高线性

•高度隔离

•支持+1.8V控制逻辑

•+105°C工作温度

•高ESD耐受性

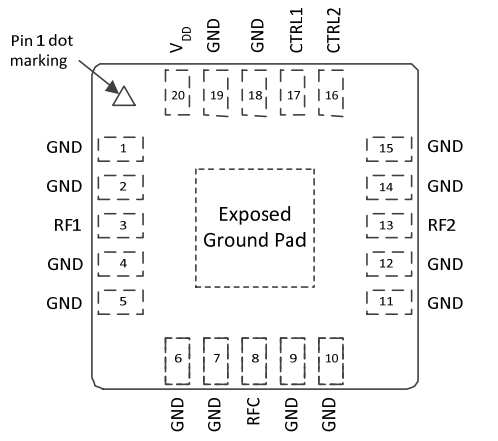

引脚图
