PE42424A-Z射频开关的规格参数、特性及引脚图

2025/1/16 14:14:13
浏览次数: 7

PE42424是一款HaRP™技术增强型反射式50ΩSPDT射频开关，专为高功率和高性能WLAN 802.11 a/b/g/n/ac/ax和Wi-Fi 6E应用而设计，如运营商和企业Wi-Fi产品以及支持高达8.5 GHz带宽的超宽带应用。

该交换机具有出色的端口到端口隔离、快速切换速度和高功率处理能力，所有这些都在一个紧凑的1.5×1.5 mm封装中。PE42424还具有高线性度，在整个电源范围内保持不变。此外，该器件具有强大的ESD和温度性能，不需要隔直电容器或任何外部匹配组件。

PE42424A-Z射频开关的规格参数、特性及引脚图

规格参数

开关配置:SPDT

最小频率:100 MHz

最大频率:8.5 GHz

介入损耗:1.08 dB

关闭隔离—典型值:26 dB

最小工作温度:- 40 C

最大工作温度:+ 105 C

安装风格:SMD/SMT

封装:Reel

封装:Cut Tape

封装:MouseReel

商标:pSemi

点击购买：PE42420F-Z

特性

•802.11 a/b/g/n/ac/ax、Wi-Fi 6E和超宽带

•（UWB）支持

•卓越的隔离

•快速切换

•高功率处理

•在整个供电范围内具有高线性

•兼容1.8V控制逻辑

•105°C工作温度

•高ESD耐受性

•包装：6芯1.5×1.5毫米DFN

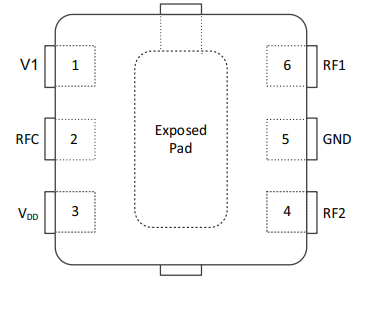

引脚图

PE42424A-Z射频开关的规格参数、特性及引脚图
