PE42820B-X射频开关的规格参数、特性及引脚图

2025/1/17 13:31:54

浏览次数: 32

PE42820是一款HaRP™技术增强型高功率反射SPDT射频开关，专为移动无线电、继电器更换和其他高性能无线应用而设计。该开关是PE42510A的引脚兼容升级版本，具有更宽的频率和电源范围，以及外部负极电源选项。它在30 MHz至2.7 GHz的范围内保持了出色的线性度和功率处理能力。PE42820还具有低插入损耗、高功率处理的特点，并采用32引脚5×5mm QFN封装。此外，如果射频端口上存在0 VDC，则不需要外部隔直电容器。

PE42820B-X射频开关的规格参数、特性及引脚图

规格参数

开关配置:SPDT

最小频率:30 MHz

最大频率:2.7 GHz

介入损耗:0.7 dB

关闭隔离—典型值:24 dB

最小工作温度:- 40 C

最大工作温度:+ 85 C

安装风格:SMD/SMT

单位重量:3 g

点击购买：PE42820B-X

特性

•高功率处理

•出色的线性

•插入损耗低

•2.3–5.5V的宽电源范围

•+1.8V控制逻辑兼容

•ESD性能

•外部负电源选项

•封装：32引脚5×5mm QFN

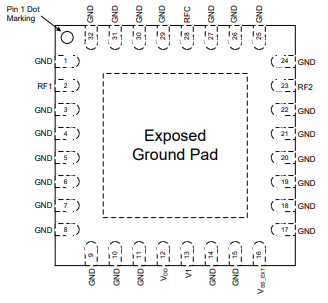

引脚图
