PE42823A-X射频开关的规格参数、特性应用及引脚图

2025/1/17 13:42:45
浏览次数: 2

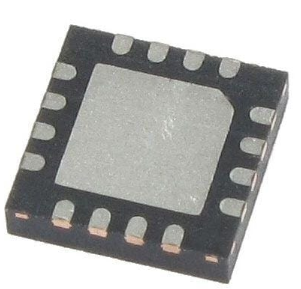

PE42823是HaRP™技术增强型50ΩSPDT射频保护开关，专为高功率和高性能无线基础设施应用而设计，如支持高达6 GHz频率的宏蜂窝。该开关具有高线性度，在整个电源范围内保持不变。PE42823还具有出色的隔离性能、快速的开关时间，并采用16导联3×3×0.75 mm。

PE42823A-X射频开关的规格参数、特性应用及引脚图

规格参数

开关配置: SPDT

最小频率: 700 MHz

最大频率: 6 GHz

介入损耗: 1.28 dB

关闭隔离—典型值: 23 dB

最小工作温度: - 40 C

最大工作温度: + 105 C

安装风格: SMD/SMT

点击购买：PE42823A-X

特性

•51 dBm LTE的出色单事件峰值功率处理

•卓越的线性性能

•延长工作温度+105°C

•4.5 kV HBM在射频引脚对地上的高ESD性能

•封装：16引脚3×3×0.75mm QFN

应用

•4G/4.5G无线基础设施

•5G/5G之前的大规模MIMO系统

•基于TDD的射频收发器

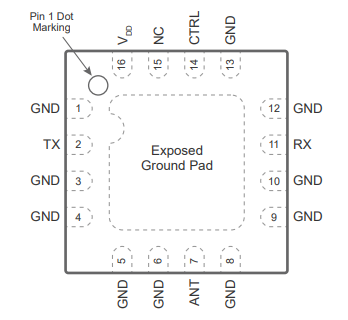

引脚图

PE42823A-X射频开关的规格参数、特性应用及引脚图
在线留言询价
