PE4314B-Z衰减器的规格参数、特性应用及引脚图

2025/1/17 13:51:05

浏览次数: 9

PE4314是一款75ΩHaRP™技术增强型6位RF数字步进衰减器（DSA），支持1 MHz至2.5 GHz的频率范围。它具有无毛刺衰减状态转换的特点，支持1.8V控制电压和高达+105°C的扩展工作温度范围，使该设备成为多有线宽带应用的理想选择。

PE4314是PE4304、PE4307、PE4308和PE43404的引脚兼容升级版本。集成数字控制接口支持衰减的串行和并行编程，包括在通电时对初始衰减状态进行编程的能力。

PE4314的衰减范围为31.5 dB，步长为0.5 dB。它能够在2.5 GHz内保持0.5 dB的单调性。此外，如果射频端口上存在0 VDC，则不需要外部隔直电容器。

规格参数

衰减:31.5 dB

最大频率:2.5 GHz

阻抗:75 Ohms

位数:6 bit

通道数量:1 Channel

衰减器步长:0.5 dB

介入损耗:1.5 dB

最大工作温度:+ 105 C

最小频率:1 MHz

最小工作温度:- 40 C

安装风格:SMD/SMT

工作电源电压:3.3 V

点击购买：PE4314B-Z

特性

•衰减步长为0.5 dB至31.5 dB

•无故障衰减状态转换

•有线电视和多载波应用的低失真

•工作温度延长至+105°C

•并行和串行编程接口

•封装：20引脚4×4×0.85毫米QFN

应用

•DOCSIS 3.1/0客户驻地设备（CPE）和基础设施

•卫星CPE和基础设施

•光纤CPE和基础设施

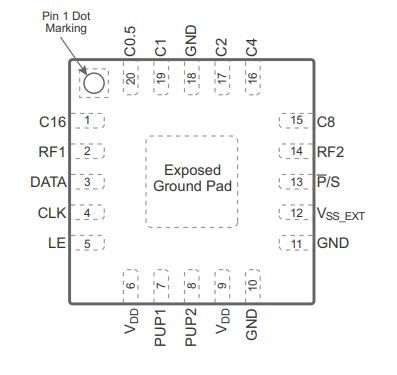

引脚图
