PE42440MLBB-Z射频开关的规格参数、特性及引脚图

2025/1/17 14:05:51
浏览次数: 7

PE42440是基于UltraCMOS®工艺技术开发的HaRP™增强型SP4T射频开关。这种通用交换机包含四个相同的RF端口，可用于高达3000 MHz的多种应用。它将板载CMOS控制逻辑与低压CMOS兼容控制接口集成在一起，不需要隔直电容器。此符合RoHS标准的零件采用标准的3 x 3 x 0.75 mm QFN封装。

PE42440MLBB-Z射频开关的规格参数、特性及引脚图

规格参数

开关配置:SP4T

最小频率:50 MHz

最大频率:3 GHz

介入损耗:1 dB

关闭隔离—典型值:22 dB

最小工作温度:- 40 C

最大工作温度:+ 85 C

封装:Reel

封装:Cut Tape

封装:MouseReel

商标:pSemi

单位重量:123.145 mg

点击购买：PE42440MLBB-Z

特性

•HaRP™-增强技术，实现无与伦比的线性

•插入损耗极低：1000 MHz时为0.45 dB，2000 MHz时为0.5 dB

•极高隔离度：1000 MHz时为34 dB，2000 MHz时为28 dB

•极高的ESD耐受性

•用于2针控制的集成解码器

•4.5Ω串联导通电阻低

•不需要隔直电容器

•封装：16引脚3×3×0.75mm QFN

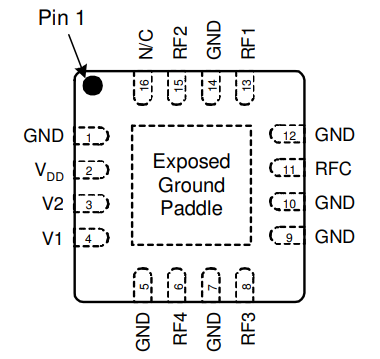

引脚图
