PE4250MLI-Z射频开关的规格参数、特性及引脚图

2025/1/17 14:10:43

浏览次数: 10

PE4250是一款HaRP™增强型反射SPDT射频开关，适用于一般交换应用和移动基础设施。该器件提供3.3/5V的灵活电源电压、单引脚或互补引脚控制输入和4000V ESD容差。它为pin二极管和机械继电器开关提供了一种简单的替代解决方案。

规格参数

开关配置:SPDT

最小频率:10 MHz

最大频率:3 GHz

介入损耗:0.75 dB

关闭隔离—典型值:40 dB

最小工作温度:- 40 C

最大工作温度:+ 85 C

安装风格:SMD/SMT

点击购买：PE4250MLI-Z

特性

•增强了HaRP™技术

•低插入损耗：1000 MHz时为0.65 dB

•高隔离度：1000 MHz时为51 dB

•P1dB典型值：+30.5 dBm

•IIP3典型值：+59 dBm

•快速切换时间：150 ns

•灵活的电源电压：3.3V±10%或5.0V±10%电源

•卓越的ESD保护：4000V HBM

•不需要隔直电容器

•单针或互补控制输入

•包装：8导联MSOP

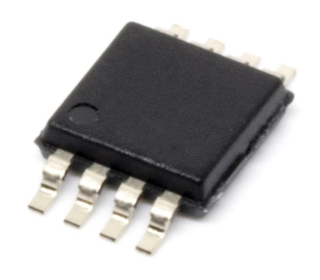

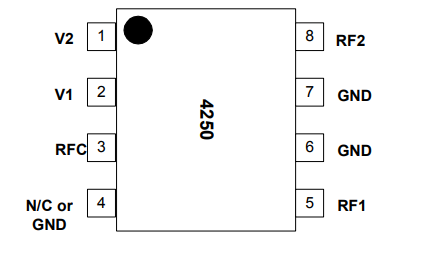

引脚图
