PE426462A-X射频开关的规格参数、特性应用及引脚图

2025/1/17 14:15:00
浏览次数: 19

PE426462是一款HaRP™技术增强型吸收SP6T射频开关，支持10 MHz至8 GHz的频率范围。它在-55°C至+125°C的工作温度范围内提供低插入损耗、快速RF TRISE/TFALL时间和高隔离度。它非常适合在这个温度范围内需要扩展支持的恶劣工业应用。如果射频端口上不存在直流电压，则不需要隔直电容器。

PE426462A-X射频开关的规格参数、特性应用及引脚图

规格参数

开关配置:SP6T

最小频率:10 MHz

最大频率:8 GHz

介入损耗:1.6 dB

关闭隔离—典型值:30 dB

最小工作温度:- 55 C

最大工作温度:+ 125 C

封装:Reel

封装:Cut Tape

封装:MouseReel

点击购买：PE426462A-X

特性

•高隔离度：6 GHz时为35 dB

•低插入损耗：6 GHz时为1.1 dB

•射频跳闸/全触发时间为100 ns

•31 dBm CW的功率处理

•逻辑选择（LS）引脚提供了最大的控制逻辑灵活性

•终止所有关闭状态模式

•支持-55°C至+125°C的工作温度

•封装：24引脚4×4mm QFN

应用

•高达8 GHz的恶劣工业应用

•需要在-55°C至+125°C范围内扩展温度支持的应用

•过滤器组切换

•射频信号路由

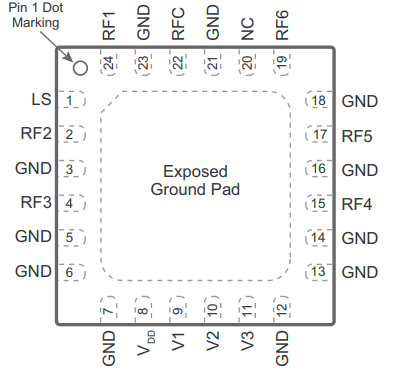

引脚图

PE426462A-X射频开关的规格参数、特性应用及引脚图
在线留言询价
推荐阅读
