AD9371是一款高度集成的宽带RF收发器，提供双通道发射器和接收器、集成式频率合成器和测试和数字信号处理功能。IC提供FDD和TDD应用中3G/4G微和宏基站设备所需的灵活高性能和低功耗组合。该器件的工作频率范围为300 MHz至6000 MHz，涵盖大部分特许执照和免执照蜂窝频段。此IC支持最高100 MHz接收器带宽。另外，它还支持带宽高达250 MHz的观测接收器和发送频率合成，能够适应数字校正算法。
该收发器由宽带直接变频信号路径组成，拥有罕有的噪声系数和线性度。每个完整的接收器和发射器子系统都内置直流失调校正、正交误差校正功能和可编程数字滤波器，消除了在数字基带中提供这些功能的必要性。它集成了一些辅助功能，如辅助模数转换器(ADC)、辅助数模转换器(DAC)和通用输入/输出(GPIO)，可提供额外的监控和控制功能。
内置具有两个输入的观测接收器通道，可监控每个发射器输出并实施干燥降低和校准应用。该通道还连接到三个嗅探器接收器输入，可监控不同频段内的无线电活动。
高速JESD204B接口支持最高6144 Mbps的通道速率。四个通道专门用于这些发射器、此接收器以及观测接收器通道。
完全集成的锁相环(PLL)可同时针对发射器、接收器、观测接收器和时钟部分提供高性能、低功耗的小数N分频频率合成。精心设计和布局技术提供高性能基站应用中所需的隔离性能。所有集成式压控振荡器(VCO)和环路滤波器元件可较大程度地减少外部元件数量。

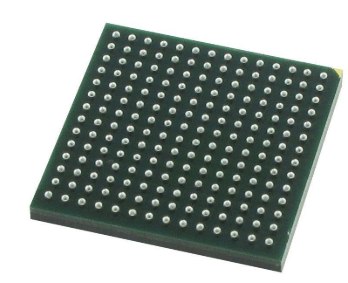

需要1.3 V电源向AD9371内核供电，并通过标准四线式串行端口进行控制。其它电压电源提供适当的数字接口电平，可优化发射器和辅助转换器性能。AD9371采用12 mm × 12 mm、196引脚芯片级球栅阵列封装(CSP_BGA)。
规格参数
频率范围:300 MHz to 6 GHz
最大数据速率:6.144 Gbps
电源电压-最小:1.267 V
电源电压-最大:3.465 V
接收供电电流:1.055 A
传输供电电流:1 A
输出功率:7 dBm
最小工作温度:- 40 C
最大工作温度:+ 85 C
接口类型:JESD204B
安装风格:SMD/SMT
接收机数量:2 Receiver
发送机数量:2 Transmitter
产品类型:RF Transceiver
单位重量:24 mg
点击购买：AD9371BBCZ
特性
• 双通道差分发射器(Tx)
• 双通道差分接收器(Tx)
• 具有2个输入的观测接收器(ORx)
• 具有3个输入的嗅探器接收器(SnRx)
• 可调范围：300 MHz至6000 MHz
• Tx合成带宽(BW)：250 MHz
应用
• 3G/4G微基站和宏基站(BTS)
• 3G/4G多载波微微蜂窝
• FDD和TDD有源天线系统
• 微波非视距(NLOS)回程系统

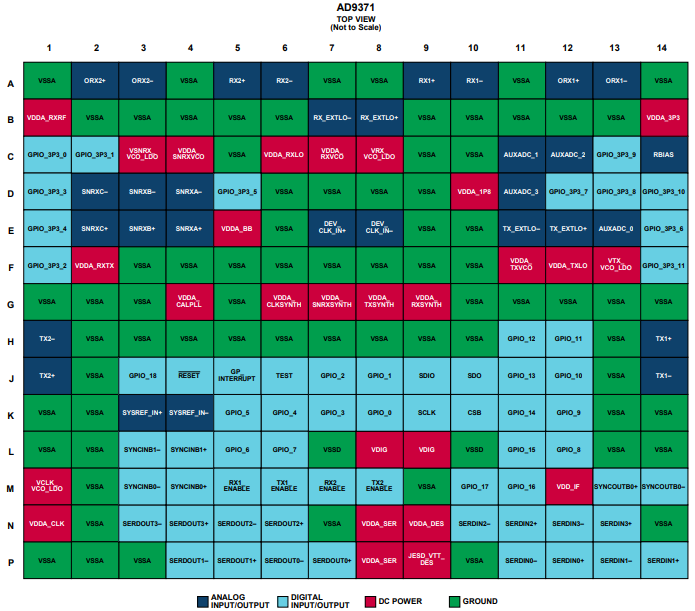

引脚图
