AD8034ARZ运算放大器的规格参数、特性应用及引脚图

2025/1/20 13:29:52

浏览次数: 27

AD8034 FastFET放大器是具有FET输入的电压反馈放大器，易于使用，性能优异。AD8033是单放大器。仅消耗3.3mA/放大器的静态电流，同时能够提供高达40mA的负载电流。

AD8034放大器具有从5V到24V的宽电源电压范围，可在单个电源上完全运行，比价格相似的FET输入放大器适用于更多的应用。此外，AD8034具有轨对轨输出，增加了多功能性。

AD8034还提供小封装8引脚SOIC和小封装8引线SOT-23。额定工作温度范围为-40℃至+85℃，不高于商业级产品。

尽管成本低，但放大器提供了出色的整体性能。它们提供-100dB的高共模抑制、最大2mV的低输入偏移电压和11nV/VHz的低噪声。

规格参数

通道数量:2 Channel

GBP-增益带宽产品:45 MHz

SR - 转换速率 :80 V/us

Vos - 输入偏置电压 :1 mV

Ib - 输入偏流:11 pA

电源电压-最大:24 V, +/- 12 V

电源电压-最小:5 V, +/- 2.5 V

工作电源电流:7 mA

每个通道的输出电流:5 mA

CMRR - 共模抑制比:100 dB

en - 输入电压噪声密度:11 nV/sqrt Hz

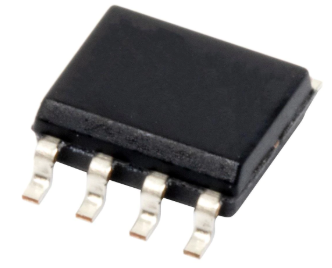

封装 / 箱体:SOIC-8

最小工作温度:- 40 C

最大工作温度:+ 85 C

双重电源电压:+/- 3 V, +/- 5 V, +/- 9 V

高度:1.5 mm

In—输入噪声电流密度:0.0007 pA/sqrt Hz

长度:5 mm

最大双重电源电压:+/- 12 V

最小双重电源电压:+/- 2.5 V

工作电源电压:5 V to 24 V

点击购买：AD8034ARZ-REEL7

特性

• FET输入放大器

输入偏置电流：1 pA(典型值)

• 极低成本

• 高速

-3 dB带宽：80 MHz (G = +1)

压摆率：80 V/µs (G = +2)

• 低噪声

11 nV/√ Hz (f = 100 kHz)

0.6 fA/√Hz (f = 100 kHz)

• 宽电源电压范围：5 V至24 V

• 低失调电压：1 mV(典型值)

• 单电源、轨到轨输出

• 高共模抑制比：-100 dB

• 低功耗

每放大器电源电流3.3 mA(典型值)

• 无反相

• 小型封装

SOIC-8、SC70

应用

仪器仪表

过滤器

水平移动

缓冲

引脚图
