ADuC845为ADuC834和ADuC836的单周期、12.58 MIPs、8052内核升级版。内置额外的模拟输入，适合需要更多ADC通道的应用。
ADuC845为完整的智能传感器前端。该系列产品在单芯片上集成内置灵活的多达10个通道、输入多路复用的高分辨率Σ-Δ型ADC、一个快速8位MCU和程序/数据Flash/EE存储器。
ADuC845在主ADC上集成了两个（主和辅助）24位Σ-Δ型ADC，提供内部缓冲和PGA性能。ADC具有片内数字滤波和可编程输出数据速率性能，主要用于测量宽动态范围和低频信号，例如电子秤、应变计、压力传感器或温度测量应用中的信号。
这些器件通过一个32 kHz晶振和片内PLL产生12.58 MHz的高频时钟信号。该时钟信号通过一个可编程时钟分频器进行中继，在其中产生MCU内核时钟工作频率。微控制器内核针对单周期8052进行优化，提供高达12.58 MIPs的性能，同时保持8051指令集兼容性。
提供62 kB、32 kB和8 kB非易失性Flash/EE程序存储器选项。片内还集成4 kB非易失性Flash/EE数据存储器和2304字节数据RAM。程序存储器可配置为数据存储器，以便在数据记录应用中提供最高60 kB的非易失性数据存储器。
片内出厂固件支持通过EA引脚进行在线串行下载和调试模式（通过UART）以及单引脚仿真模式。QuickStart™开发系统支持ADuC845，并提供低成本软件和硬件开发工具。
规格参数
核心:8052
程序存储器大小:62 kB
数据 RAM 大小:2.25 kB
封装 / 箱体:MQFP-52
最大时钟频率:12.58 MHz
ADC分辨率:24 bit
输入/输出端数量:34 I/O
电源电压-最小:2.7 V, 4.75 V
电源电压-最大:3.6 V, 5.25 V
安装风格:SMD/SMT
数据总线宽度:8 bit
最小工作温度:- 40 C
最大工作温度:+ 125 C
接口类型:I2C/SPI/UART
ADC通道数量:10 Channel
计时器/计数器数量:3 Timer
处理器系列:ADUC845
单位重量:496 mg
特性
• 高分辨率Σ-Δ型ADC
• 2个独立24位ADC
• 所有器件上最多支持10个ADC输入通道
• 24位无失码
• 22位均方根（19.5位峰-峰值）有效分辨率
• 失调漂移10 nV/°C，增益漂移0.5 ppm/°C斩波使能
• 存储器
• 62 kB片内Flash/EE程序存储器
• 4 kB片内Flash/EE数据存储器
• Flash/EE，保持时间：100年，耐久性为10万个周期
• 3级Flash/EE程序存储器安全
• 在线串行下载（无需外部硬件）
• 高速用户下载（5秒）
• 2304字节片内数据RAM
应用
• 多通道传感器监控
• 工业/环境监测仪器仪表
• 电子秤、压力传感器、温度监控
• 便携式仪器仪表、电池供电系统
• 数据记录、精密系统监控

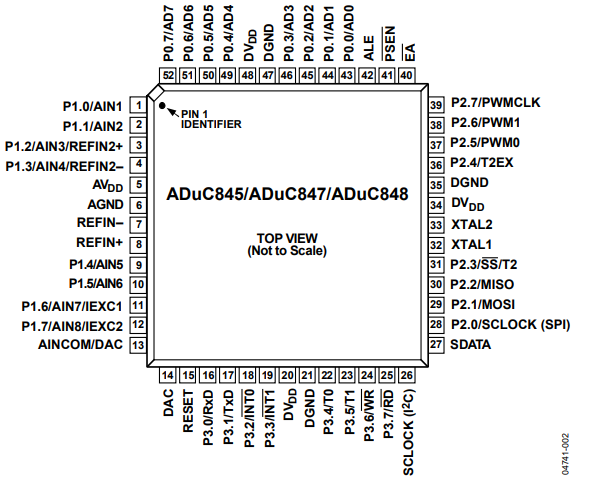

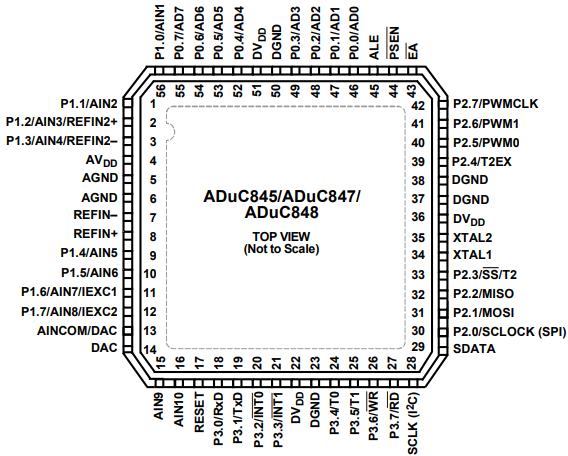

引脚图
