AD9517-1ABCPZ时钟发生器IC的规格参数、特性应用及引脚图

2025/1/20 13:47:15
浏览次数: 20

AD9517-1提供多路输出时钟分配功能，具有亚皮秒级抖动性能，并且片内集成锁相环(PLL)和电压控制振荡器(VCO)。片内VCO的调谐频率范围为2.30 GHz至2.65 GHz。也可以使用高达2.4 GHz的外部VCO/VCXO。

AD9517-1ABCPZ时钟发生器IC的规格参数、特性应用及引脚图

AD9517-1具有出色的低抖动和相位噪声特性，可极大地提升数据转换器的性能，并且也有利于其它相位噪声和抖动要求严苛的应用。AD9517-1具有四路LVPECL输出（分为两对）和四路LVDS输出（分为两对）。可以将每路LVDS输出重新配置为两路CMOS输出。LVPECL输出的工作频率达1.6 GHz，LVDS输出的工作频率达800 MHz，CMOS输出的工作频率达250 MHz。

AD9517-1提供48引脚LFCSP封装，可以采用3.3 V单电源供电。将电荷泵电源(VCP)与5V电压相连时，可以使用外部VCO，它需要更宽的电压范围。独立的LVPECL电源可以为2.5 V至3.3 V（标称值）。AD9517-1的额定工作温度范围为−40°C至+85°C工业温度范围。

规格参数

输出端数量:12 Output

最大输出频率:2650 MHz

最大输入频率:2.4 GHz

封装 / 箱体:LFCSP-48

占空比 - 最大:50 %

工作电源电流:20 mA

最小工作温度:- 40 C

最大工作温度:+ 85 C

工作电源电压:3.3 V

输出类型:LVPECL

单位重量:260 mg

点击购买：AD9517-1ABCPZ

特性

• 低相位噪声锁相环(PLL)

片内VCO的调谐频率范围为2.30 GHz至2.65 GHz

• 可选外部VCO/VCXO，最高达2.4 GHz

• 1路差分或2路单端参考输入

• 参考监控功能

• 自动恢复和手动参考

切换/保持模式

• 支持最高250 MHz的LVPECL、LVDS或CMOS基准

• 可编程PFD路径延迟

• 可选数字或模拟锁定检测

• 2对800 MHz LVDS时钟输出

• 可以将每路LVDS输出重新配置为两路250MHz CMOS输出

应用

低抖动、低相位噪声时钟分布10/40/100 Gb/sec网络线路卡，包括SONET、同步以太网、OTU2/3/4

前向纠错（G.710）

时钟高速ADC、DAC、DDS、DDC、DUC、MxFE

高性能无线收发器

ATE和高性能仪器

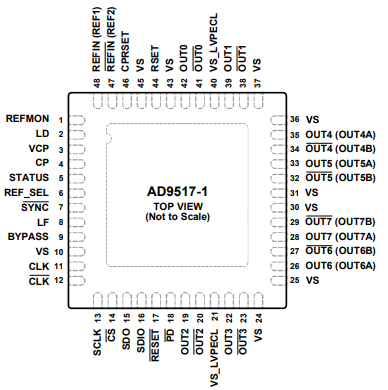

引脚图

AD9517-1ABCPZ时钟发生器IC的规格参数、特性应用及引脚图
