AD9695是一款 14 位双通道 1300 MSPS/625 MSPS 模数转换器 (ADC)。该器件具有片内缓冲器和采样保持电路,确保实现较低的功耗、较小的封装尺寸和出色的易用性。该产品经过专门设计,支持那些可对高达 2 GHz 的宽频模拟信号进行直接采样的通信应用场合。ADC 输入的 −3 dB 频宽为 2 GHz。AD9695 经过了全面优化,采用小巧紧凑的封装,可以提供宽泛的输入频宽、快速的采样速率、卓越的线性度以及较低的功耗。

双通道 ADC 内核采用具有集成式输出纠错逻辑的多级差分流水线架构。每个 ADC 都配备了宽泛的频宽输入,支持各种用户可选的输入范围。集成基准电压源简化了设计考虑事项。模拟输入和时钟信号是差分输入。ADC 数据输出通过交叉复用器从内部连接到四个数字降频器 (DDC)。每个 DDC 包括多个信号处理级:48 位变频器(数控振荡器 (NCO)),以及抽取滤波器。NCO 允许在通用输入/输出 (GPIO) 引脚上选择多达 16 个预置频段,或使用相干快速跳频机制选择频段。通过 SPI 可编程配置文件,可以在多个 DDC 模式之间选择 AD9695 的操作。

AD9695BCPZ-1300模数转换器的规格参数、特性应用及引脚图

除了 DDC 模块外,AD9695 还配备了其他多种功能以简化通信接收器中的自动增益控制 (AGC) 功能。通过使用 ADC 的寄存器 0x0245 中的快速检测控制位,可编程阈值检测器可以监测传入信号的功率。如果输入信号电平超过可编程阈值,快速检测指示器会变高。由于此阈值指示器具有较低的延迟,用户可以迅速调低系统增益,从而避免 ADC 输入处出现超范围状态。除了快速检测输出功能外,AD9695 还具有信号监测能力。信号监测模块提供正由 ADC 数字化的信号的附加信息。

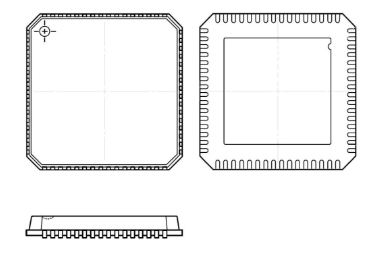

用户可以根据 DDC 配置和接收逻辑器件的可接受线速,使用单线、双线或四线配置基于子类 1 JESD204B 的高速串行化输出。此外,还通过 SYSREF± 和 SYNCINB± 输入引脚支持多器件同步。AD9695 在 64 引脚无铅 LFCSP 中提供,可在 −40°C 至 +105°C 的结温范围内工作。本产品可能受一项或多项美国或国际专利的保护。

规格参数

分辨率:14 bit

通道数量:2 Channel

接口类型:SPI

采样比:1.3 GS/s

输入类型:Differential

结构:Pipeline

模拟电源电压:950 mV, 1.8 V, 2.5 V

数字电源电压:950 mV, 1.8 V

SNR – 信噪比:63.9 dB

最小工作温度:- 40 C

最大工作温度:+ 85 C

DNL - 微分非线性:0.8 LSB

ENOB - 有效位数:10.5 bit

FPBW - 全功率频宽:2 GHz

增益误差:1 % FSR

INL - 积分非线性:1 LSB

Pd-功率耗散:2 W

产品类型:ADCs - Analog to Digital Converters

参考类型:Internal

参考电压:500 mV

SFDR - 无杂散动态范围:68 dB

特性

• 1300 MSPS 时总功率为 1.6 W

• 每个 ADC 通道 800 mW

• 172 MHz 时 SNR = 65.6 dBFS(1.59 V p-p 输入范围)

• 172.3 MHz 时 SFDR = 78 dBFS(1.59 V p-p 输入范围)

• 噪声密度

• −153.9 dBFS/Hz(1.59 V p-p 输入范围)

• −155.6 dBFS/Hz(2.04 V p-p 输入范围)

• 0.95 V、1.8 V 和 2.5 V 电源供电

• 无失码

• 内部 ADC 基准电压源

应用

通信

分集多频带多模数字接收机3G/4G、TD-SCDMA、WCDMA、GSM、LTE

通用软件无线电

超宽带卫星接收机

仪器仪表

示波器

频谱分析仪

网络分析

集成射频测试解决方案

雷达

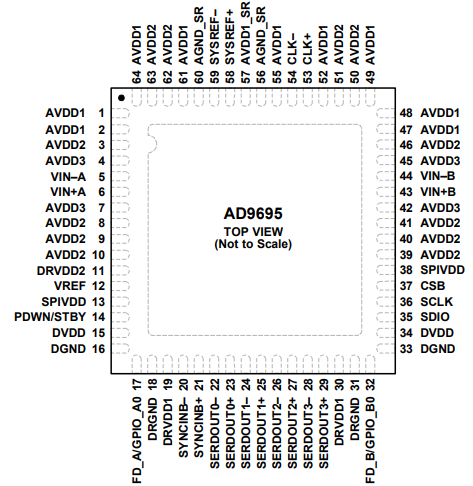

引脚图
