AD7249 DACPORT®内置一对12位、电压输出数模转换器，在CMOS单芯片上集成了输出放大器和齐纳基准电压源，无需外部调整便可实现全部额定性能。
输出放大器能够在一个2 k(Ohm)的负载上产生+10 V的电压。采用单电源供电时，输出电压范围为0 V至+5 V或0 V至+10 V；采用双电源供电时，还额外提供双极性±5V输出范围。输出范围通过内部增益电阻选择。
AD7249采用串行接口，使引脚数量较少，并且允许采用小尺寸封装。由于采用标准控制信号，所以能够与大多数DSP处理器和微控制器进行接口。数据流由16位数据组成，DB15至DB13是无关位，第13位(DB12)用作通道选择位，其余12位（DB11至DB0）包含用来更新DAC的数据。在每个SCLK下降沿，该16位数据字同步传输至输入寄存器。
对于两种单极性范围，数据格式为自然二进制，而对于双极性范围，可以选择偏移二进制或二进制补码格式。该器件具有CLR清零功能，对于两种单极性范围和二进制补码双极性范围，可以将输出设置为0 V，而对于偏移二进制数据格式，可以将输出设置为-REFIN。此功能可以用作上电复位，因为它可以将输出设置为已知的电平。
AD7249具有一个串行接口，可以与配有串行端口的微型计算机和16位数字信号处理器轻松相连。串行数据速率最高可达2 MHz，DAC更新速率可达125 kHz。
AD7249采用线性兼容CMOS (LC2MOS这种先进的混合工艺技术制造，提供16引脚DIP和16引脚SOIC两种封装。
规格参数
分辨率:12 bit
采样比:125 kS/s
通道数量:2 Channel
稳定时间:7 us
接口类型:3-Wire
最小工作温度:- 40 C
最大工作温度:+ 85 C
安装风格:Through Hole
转换器数量:2 Converter
Pd-功率耗散:300 mW
电源电压-最大:16.5 V
电源电压-最小:10.8 V
单位重量:1.628 g
特性
• 双通道、12位CMOS DAC，内置：
片内基准电压源
输出放大器
• 每通道三种可选输出范围：-5 V至+ 5 V、0 V至+5 V、0 V至+10 V
• 串行接口
应用
过程控制
工业自动化
数字信号处理系统
输入/输出端口

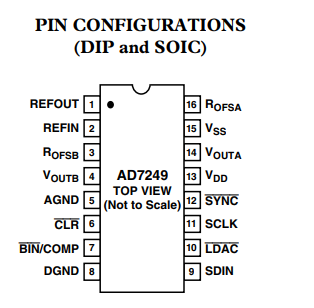

引脚图
