AD7712是一款适合低频测量应用的完整模拟前端，具有两个模拟输入通道，可以直接接受来自传感器的低电平信号，也可以接受高电平（±4 × VREF）信号，并产生串行数字输出。它采用Σ-Δ转换技术，可实现最高24位无失码性能。低电平输入信号加在一个以模拟调制器为基础的专有可编程增益前端。经过衰减的高电平信号也可加在同一调制器。调制器输出由片内数字滤波器处理。此数字滤波器的第一个陷波可通过片内控制寄存器进行编程，以便对滤波器截止和建立时间进行调整。
一般而言，其中一个通道将用作主通道，而另一个通道将用作辅助输入，用来定期检测第二电压输入。如果低电平模拟输入上的输入信号高于-30 mV，则该器件可采用单电源供电（将VSS引脚与AGND相连）。将VSS引脚接负电压时，该器件可转换低至-VREF的输入信号。此输入低电平和基准电压均可为差分输入。
AD7712非常适合基于微控制器的智能系统应用。利用双向串行端口，可在软件中进行输入通道选择、增益设置和信号极性配置。AD7712还包含自校准、系统校准和后台校准选项，同时允许用户读取和写入片内校准寄存器。
规格参数
分辨率:24 bit
通道数量:2 Channel
接口类型:Serial
采样比:1.028 kS/s
输入类型:Differential/Single-Ended
结构:Sigma-Delta
模拟电源电压:5 V to 10 V
数字电源电压:5 V
最小工作温度:- 40 C
最大工作温度:+ 85 C
增益误差:+/- 0.006 %FSR
高度:2.35 mm
INL - 积分非线性:+/- 0.003 % FSR
输入电压:5 V/20 V, +/- 5 V/+/- 20 V
长度:15.6 mm
ADC 输入端数量:1 Input
转换器数量:1 Converter
工作电源电压:5 V
Pd-功率耗散:53 mW
功耗:30 mW
产品类型:ADCs - Analog to Digital Converters
参考类型:External, Internal
点击购买：AD7712ARZ
特性
• 电荷平衡ADC
- 24位无失码
- ±0.0015%非线性度
• 高电平和低电平模拟输入通道
• 可编程增益（两个输入均适用）
- 增益范围：1至128
- 差分输入适用于低电平通道
• 内置可编程滤波截止的低通滤波器
应用
过程控制
智能变送器
便携式工业仪器

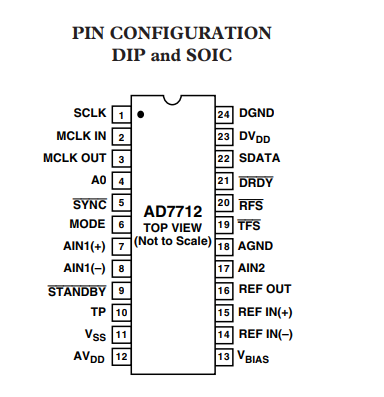

引脚图
