LTC2974IUP#TRPBF电源管理IC的规格参数、特性应用及引脚图

2025/1/21 14:40:17
浏览次数: 3

LTC®2974 是一款 4 通道电源系统管理器，用于排序、修整 (伺服)、裕度调节、监控、管理故障、提供远端采样和创建故障记录。PMBus 命令支持电源排序、精准负载点电压调节和裕度调节。DAC 采用一种专有软连接算法以较大限度地抑制电源扰动。监控功能包括针对 4 个电源输出通道的过流和欠流、电压和温度门限限值，以及针对单个电源输入通道上的过压和欠压门限限值。可编程故障响应能够利用 “在检测到故障之后执行重试操作” 的选项来停用电源。导致电源停用的故障会自动触发黑匣子 EEPROM 存储器记录故障状态及相关的远端采样。一个内部 16 位 ADC 负责监视 4 个输出电压、4 个输出电流、4 个外部温度、1 个输入电压和芯片温度。另外，还计算输出功率。一个可编程看门狗定时器用于监视微处理器运作的失速状态，并在必要时使微处理器复位。单线式总线可在多个 LTC 电源系统管理器件上实现同步。配置 EEPROM 支持自主型操作，并不需要额外的软件。

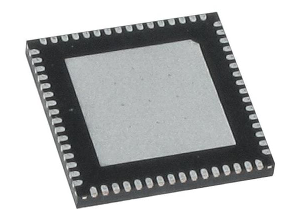

LTC2974IUP#TRPBF电源管理IC的规格参数、特性应用及引脚图

规格参数

工作电源电流:10 mA

安装风格:SMD/SMT

封装 / 箱体:QFN-64

封装:Reel

封装:Cut Tape

封装:MouseReel

特性

• 排序、调整和监控四种电源并为其设置裕量

• 管理故障，监控遥测并创建故障日志

• PMBus™ 兼容命令集

• 由 LTpowerPlay® GUI提供支持

• 将电源裕量设置或调整电源至目标值的0.25%范围内

• 每通道快速OV/UV监控器

• 每通道快速输出电流监控器

• 协调多个LTC PSM器件上的时序和故障管理

应用

计算机和网络服务器

工业试验和测量

高可靠性系统

医学影像学

视频

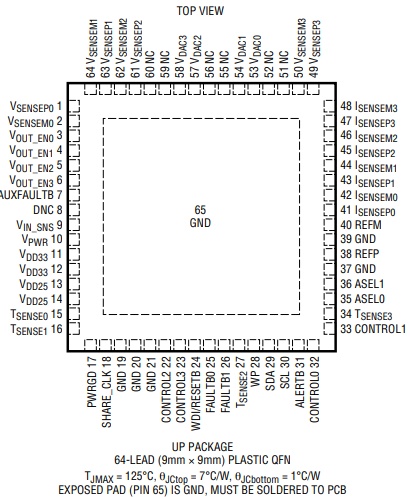

引脚图

LTC2974IUP#TRPBF电源管理IC的规格参数、特性应用及引脚图
