AD8561ANZ比较器的规格参数、特性应用及引脚图

2025/1/21 14:48:55
浏览次数: 4

AD8561是一款单路7 ns比较器，具有单独的输入和输出部分。单独的电源使输入级可以采用±5 V双电源或+5 V单电源供电。

AD8561具有7 ns快速传播延迟性能，因而成为时序电路和线路接收机的理想选择。上升信号与下降信号的传播延迟在整个温度范围内紧密匹配。由于输出的占空比将会与输入的占空比匹配，因此，这种匹配延迟特性使AD8561适用于时钟恢复。

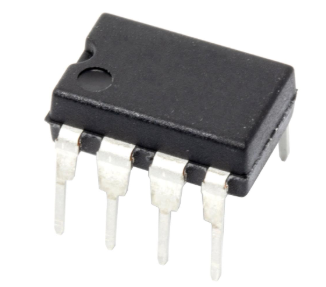

AD8561ANZ比较器的规格参数、特性应用及引脚图

AD8561的引脚排列与LT1016相同，具有较低的电源电流和较宽的共模输入范围，包含了负供电轨。

AD8561的额定温度范围为-40°C至+85℃工业温度范围。AD8561提供8引脚塑料DIP、8引脚TSSOP或窄体SO-8表贴封装。

规格参数

通道数量:1 Channel

输出类型:Complementary

响应时间:9.8 ns

比较器类型:General Purpose

电源电压-最小:3 V

电源电压-最大:10 V

工作电源电流:5.5 mA

每个通道的输出电流:3.2 mA

Vos - 输入偏置电压 :7 mV

Ib - 输入偏流:6 uA

最小工作温度:- 40 C

最大工作温度:+ 85 C

CMRR - 共模抑制比:85 dB

双重电源电压:+/- 3 V

高度:3.43 mm

长度:9.27 mm

最大双重电源电压:+/- 5 V

最小双重电源电压:+/- 1.5 V

工作电源电压:5 V, 9 V

Pd-功率耗散:65 mW

特性

• 传播延迟：7 ns(5 V)

• 单电源供电：3 V至10 V

• 低功耗

• 锁存功能

• TSSOP封装

应用

高速定时

时钟恢复和时钟分布

线路接收器

数字通信

相位检测器

高速采样

读取通道检测

PCMCIA卡

LT1016设计升级

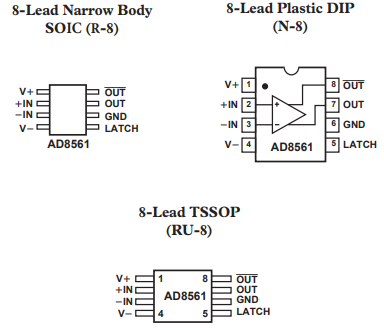

引脚图

AD8561ANZ比较器的规格参数、特性应用及引脚图
