LTP8802A-1BIPV#PBF稳压器的规格参数、特性应用及引脚图

2025/1/21 15:01:13

浏览次数: 4

LTP8803-1A是一款160A降压型μModule®稳压器，可通过54V配电架构提供微处理器内核电压。它通过PMBus（一种基于I2C的开放标准数字接口协议）对电源管理参数进行远程配置和遥测监控。

LTP8803-1A包含一个带有精密混合信号电路、EEPROM、功率MOSFET、平面变压器、电感器和配套元件的可编程数控系统。其集成度高，可充分减少元件数量并缩短设计时间，同时提高灵活性和功率密度。

LTP8803-1A利用谐振开关架构来消除高压开关损耗，从而在高转换率下保持高效率。

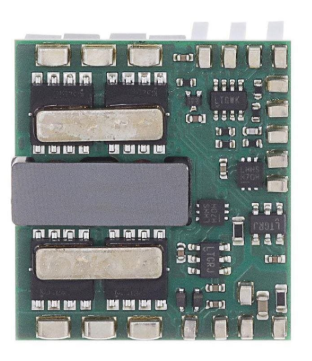

LTP8802A-1BIPV#PBF稳压器的规格参数、特性应用及引脚图

LTP8803-1A采用22mm x 24mm x 22mm开放式框架表贴封装。

规格参数

安装风格:SMD/SMT

封装 / 箱体:SMD-22

拓扑结构:Buck

输出电压:3.6 V to 500 mV

输出电流:140 A

输出端数量:1 Output

输入电压 - 最小值:45 V

输入电压 - 最大值:65 V

静态电流:100 uA

开关频率:813 kHz

最小工作温度:0 C

最大工作温度:+ 125 C

输入电压:45 V to 65 V

负载调节:3.3 V

特性

• 在高频下具有高效率

• 在 600kHz、54VIN 至 1.2VOUT 范围内效率高达 91.8%

• 与 PMBus 兼容的 I2C 串行接口

• 监控电压、电流、温度和故障

• 内部 EEPROM 故障日志记录

• 数字可编程控制回路

• 可编程电压、限流值、软启动/软停止、频率、同步和相位、电源正常、警告和故障

• 宽输入电压范围：45V 至 65V

应用

• 高电流分布式电源系统

• 服务器、网络和存储设备

• 智能高能效电源调节

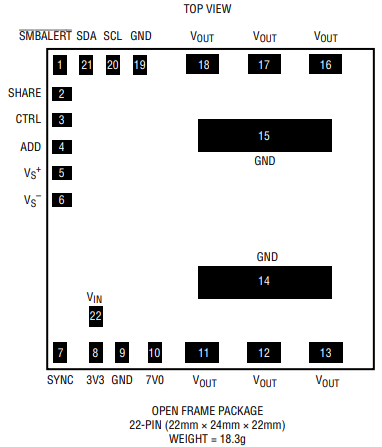

引脚图
