LTM4703EY#PBF稳压器的规格参数、特性应用及引脚图

2025/1/21 15:06:08
浏览次数: 6

LTM4703是一款完整的12A降压静音切换器3 pModule（微模块）稳压器，采用6.25mm×6.25mm×5.07mm的BGA封装。该封装包括开关控制器、功率MOSFET、电感器和支持组件。LTM4703的输入电压范围为3V至16V，支持0.3V至6V的输出范围。单个电阻器设置输出电压，在输出范围内提供单位增益操作，并导致与输出电压无关的几乎恒定的输出噪声。完成设计只需要大容量输入和输出电容器。

LTM4703采用Silent Switcher 3架构，内置热环旁路电容器，可实现低电磁干扰（EMI）和高效率。此外，LTM4703具有超低噪声架构，可获得出色的低频（<100kHz）输出噪声。这些低EMI和低噪声特性使LTM4703成为大电流和噪声敏感应用的理想选择，这些应用受益于同步开关稳压器的高效率。

LTM4703EY#PBF稳压器的规格参数、特性应用及引脚图

规格参数

拓扑结构:Buck

输出电压:300 mV to 6 V

输出电流:12 A

输出端数量:2 Output

输入电压 - 最小值:3 V

输入电压 - 最大值:16 V

静态电流:50 uA

开关频率:300 kHz to 3 MHz

最小工作温度:- 40 C

最大工作温度:+ 125 C

输入电压:3 V to 16 V

工作电源电流:40 nA

特性

输入电压范围：3V至16V

输出电压范围：0.3V至6V

12A最大连续输出电流

可调和可同步：300kHz至3MHz

电流模式控制，快速瞬态响应

强制连续模式（FCM）能力

多相并联均流

可编程电源良好

6.25mm×6.25mm×5.07mm BGA封装

应用

电信、网络和工业设备

射频电源：PLL、VCO、混频器、LNA、PA

低噪声仪表

高速/高精度数据转换器

医疗设备

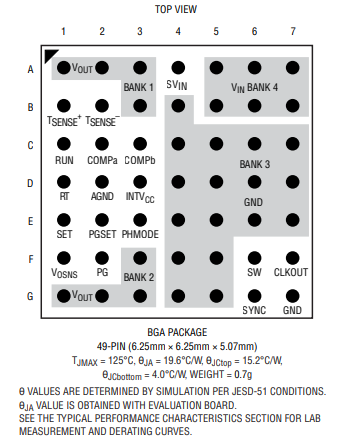

引脚图
