ADL8120ACPZN低噪声放大器的规格参数、特性应用及引脚图

2025/1/22 13:45:56
浏览次数: 2

ADL8120是一款超宽带低噪声放大器（LNA），工作频率为30 kHz至20 GHz。从30 kHz到14 GHz，典型的增益和噪声系数分别为14 dB和1.9 dB。从30 kHz到14 GHz，1 dB压缩（OP1dB）、输出三阶截获（OIP3）和输出二阶截获（OI P2）的输出功率分别为16 dBm、29.5 dBm和33 dBm。可调节的标称静态电流（IDQ）为3.3V电源电压（VDD）的55mA。内部匹配的DC耦合RF输入和输出引脚需要外部AC耦合电容器以及RFOUT上的偏置电感器。此外，RF输入通过连接在VBIAS引脚和RFIN引脚之间的外部电感器偏置。

ADL8120ACPZN低噪声放大器的规格参数、特性应用及引脚图

ADL8120是在伪晶高电子迁移率晶体管（pHEMT）工艺上制造的。它安装在符合RoHS标准的2 mm×2 mm 8引线LFCSP中，指定在-55°C至+125°C的温度范围内运行。

规格参数

工作频率:30 kHz to 20 GHz

工作电源电压:3.3 V

工作电源电流:55 mA

增益:15 dB

NF—噪声系数:2.3 dB

P1dB - 压缩点:13.5 dBm

OIP3 - 三阶截点:26.5 dBm

最小工作温度:- 55 C

最大工作温度:+ 125 C

输入返回损失:15 dB

通道数量:1 Channel

Pd-功率耗散:900 mW

特性

单正电源（自偏置）

电阻器可编程偏置设置

宽带操作：30 kHz至20 GHz

扩展工作温度范围：-55°C至+125°C

符合RoHS标准，2毫米×2毫米，8引线LFCSP

应用

电信

仪器仪表

雷达

电子战

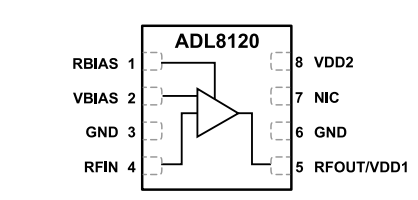

引脚图
