HMC1099PM5ETR功率放大器的规格参数、特性应用及引脚图

2025/1/22 13:51:26
浏览次数: 4

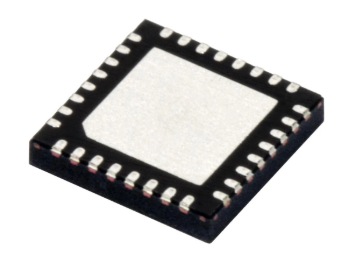

HMC1099PM5E 是一款氮化镓 (GaN) 宽带功率放大器，可在 0.01 GHz 到 1.1 GHz 瞬时带宽上实现 >10 W 输出，PAE 高达 69%，典型增益平坦度为 ±0.5 dB。HMC1099PM5E 非常适合脉冲波或连续波 (CW) 应用，例如无线基础设施、雷达、公共移动无线电通信和通用放大技术。HMC1099PM5E 放大器使用低成本的表面安装组件进行外部调谐，并且采用紧凑的 LFCSP 封装。

HMC1099PM5ETR功率放大器的规格参数、特性应用及引脚图

规格参数

工作频率:10 MHz to 1.1 GHz

工作电源电压:28 V

工作电源电流:100 mA

增益:18.5 dB

NF—噪声系数:5 dB

OIP3 - 三阶截点:47 dBm

最小工作温度:- 40 C

最大工作温度:+ 85 C

输入返回损失:12 dB

湿度敏感性:Yes

通道数量:1 Channel

Pd-功率耗散:12.5 W

特性

• 小信号增益高：20 dB（典型值）

• POUT：PIN = 27 dBm 时为 41.5 dBm（典型值）

• 高 PAE：PIN = 27 dBm 时为 60%（典型值）

• 瞬时带宽：在整个频率范围内为 0.01 GHz 至 1.1 GHz

• 电源电压：静态电流为 100 mA 时 VDD = 28 V

应用

• 适合公共移动无线电通信的长时间电池供电运行

• 适合无线基础设施的功率放大器级

• 测试与测量设备

• 商用和军用雷达

• 通用发射器应用

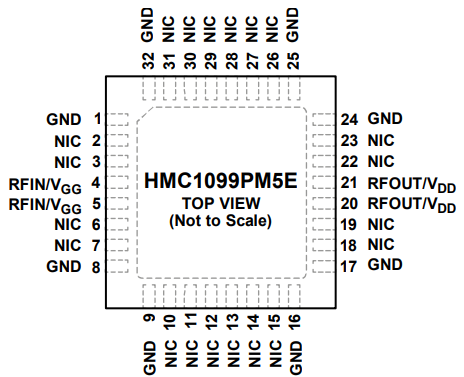

引脚图

HMC1099PM5ETR功率放大器的规格参数、特性应用及引脚图
